H3C交换机之命名规则

1、机框式设备命名规则

H3C中、高端以太网交换机都是机框式设备,且都属于三层交换机。其产品命名中最后两位数字表示设备支持的业务单板槽位数,前面的数字则表示系列名,其中系列名的末尾数字表示三层交换的含义,可能为5及以上的数字。如S12518高端核心路由交换机表示设备提供18个业务插槽,属于S12500系列且具有三层路由交换功能。

2、盒式设备命名规则

H3C低端以太网交换机都是盒式设备,分为二层交换机或三层交换机。为了便于描述,使用此类格式表示低端交换机的产品型号:S—AB—CC—DD—EE—PWR—FF。

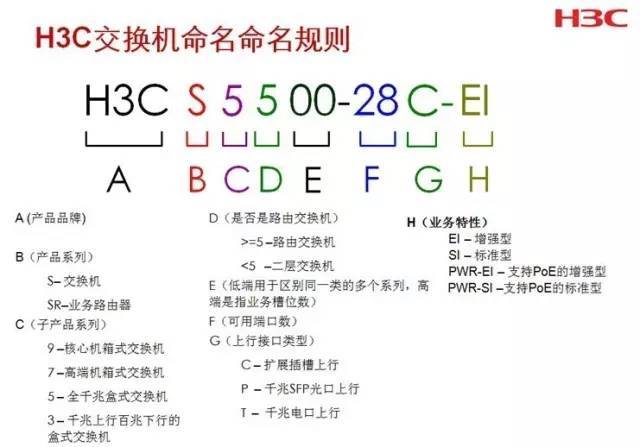

h3c交换机的命令规则,我们通过一个实例来详解,我们通过下面的H3C S5500-28C-EI这个交换机来了解它的意义。

根据上面型号对应的ABCDEFGH,来了解它代表的意义。

A列 :产品品牌

B列 :产品系列

S — 交换机

SR —业务路由器

C列 :子产品系列

9 — 核心机箱式交换机

7 — 高端机箱式交换机

5 — 全千兆盒式交换机

3 — 千兆上行/百兆下行盒式交换机

D列 :是否带路由功能

>=5 三层交换机

<5 二层交换机

E列 :用于区别同一型号的多个系列

例如00/10/20

F列 :中低端交换机表示可用端口数

G列 :上行接口类型

C — 扩展插槽上行

P — 千兆SFP光口上行

T — 千兆电口上行

TP— 光电复用

F — 全光口

M— 支持MCE功能

R — 冗余(soho级别中后缀R代表机架交换机)

H 列:业务特性

HI — 旗舰型

SI — 标准型

EI — 增强型

LI — 精简型

PWR-SI — 支持POE的标准型

PWR-EI — 支持POE的增强型

SI:标准型弱三层

PWR:远程供电

DC:直流供电

AC:交流供电

V:VLAN划分(SOHO产品)

E:增强型(SOHO产品),E前缀表示教育网专供交换机

H:增强型(SOHO)

+:升级版本
