h3c R6900 G3服务器增加硬盘,H3C服务器硬盘配置Raid

企业服务器在安装操作系统之前,为进一步提升磁盘读写性能、提供数据容错能力,一般都会根据生产需要给服务器硬盘配置磁盘阵列(Raid)。

实验环境

服务器:H3C R6900 G3

硬盘数量:四块

阵列等级:Raid5+热备盘

配置阵列

第一步进入Raid阵列卡管理工具

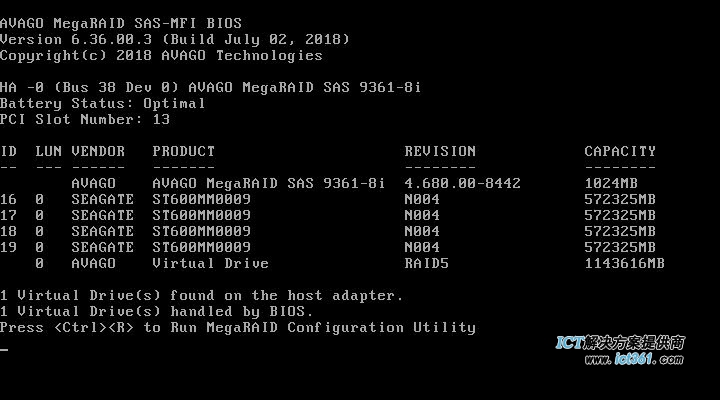

服务器启动至硬盘检测页面时,根据提示按 Ctrl+R 进入Raid阵列卡管理工具。


第二步创建虚拟磁盘

确认当前四块硬盘状态全为Ready,在阵列卡型号位置按F2,选择Create Virtual Drive。


第三步配置磁盘阵列

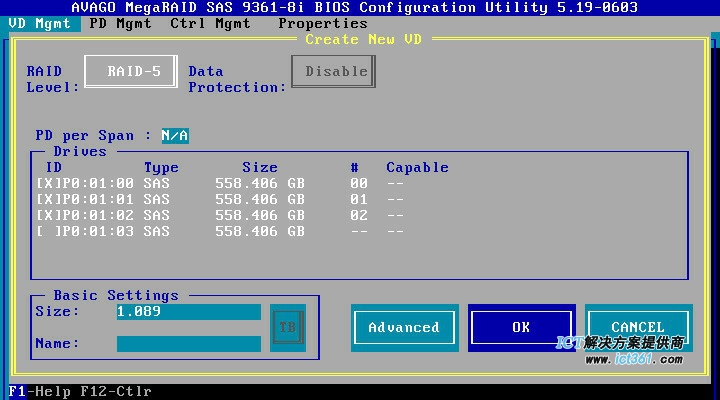

配置Raid Level为Raid5,按空格选中00-02槽位的三块硬盘组成虚拟磁盘,按TAB键跳至OK。


第四步初始化虚拟磁盘

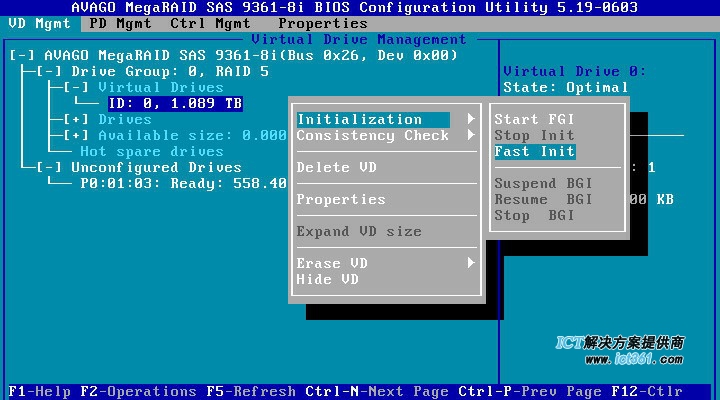

在虚拟磁盘位置按F2,依次选择Initialization - Fast Init。


第五步配置热备盘

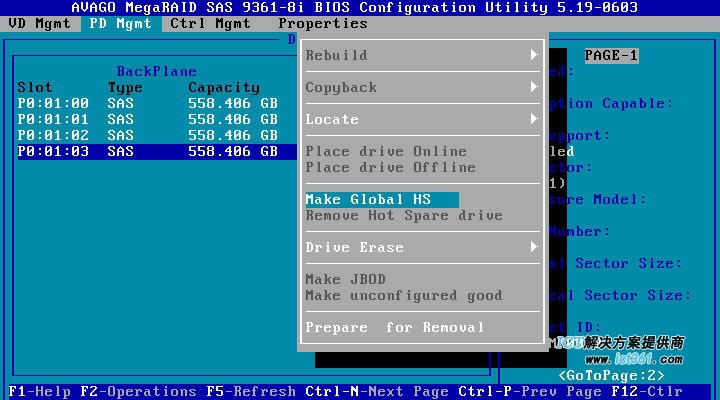

在Raid阵列卡管理工具主界面按Ctrl+N进入硬盘管理界面,在03槽位硬盘位置按F2,选择Make Global HS,再按Ctrl+P返回主界面。


第六步确认结果

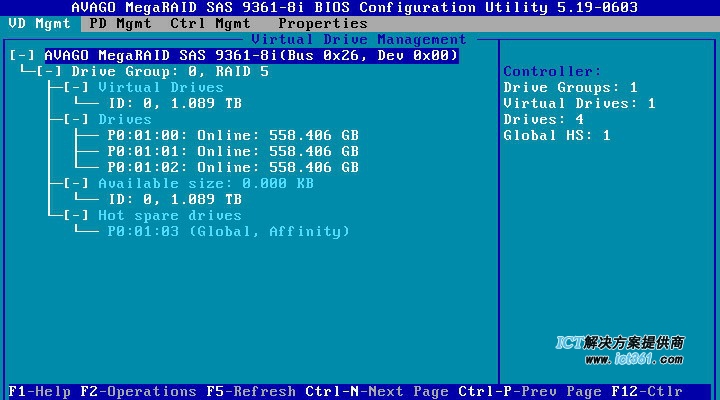

确认Drive Group为Raid5,00-02槽位硬盘状态为Online,Hot spare drives为03槽位硬盘即可,按ESC退出,再按Ctrl+Alt+Delete重启服务器。
