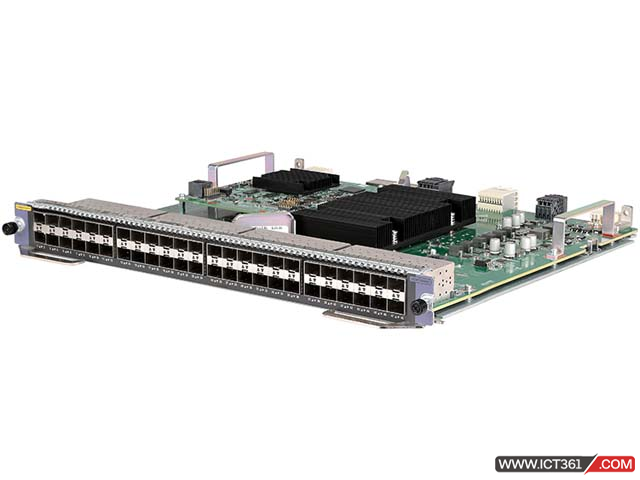

华三H3C LSCM1TGS48SC8业务板卡 H3C S7000X 48端口万兆以太网光接口模块(SFP+,LC)(SC)

48端口万兆SFP+光接口以太网业务板-LSCM1TGS48SC8

1  单板标识

前面板右上角标有丝印LSCM1TGS48SC8，用来标识该单板。

2  单板简介

表1 单板属性

属性	规格
单板尺寸（H×W×D）	40mm×399mm×355mm
SDRAM (DDR3)	2GB
单板功耗	60W~115W
接口数量	48个10GBASE-R-SFP+接口
接口连接器类型	LC
接口传输速率	·         1Gbit/s ·         10Gbit/s
单板适用的主机类型	S7000X系列所有主机
单板适用的主机软件版本	Release 7738及以上版本



	说明： 您可以通过查阅《H3C S7000X系列交换机 单板与光模块适配关系表》来获取单板适用的光模块或线缆信息。

3  相关资料

单板安装的详细介绍请参见《H3C S7000X 系列交换机 安装指导》。

主机软件版本的升级方法请参见版本说明书。

华三H3C S7003X交换机(LS-S7003X交换机)主控引擎，业务板卡，电源等其他部件选择

产品编码	产品代码	描述
主控引擎板
0231AC30	LSCM2CTGS12GPSC8	H3C S7003X交换路由引擎模块 ,16端口千兆以太网光接口(SFP,LC)+12端口万兆以太网光接口(SFP+,LC)(SC)
0231AC31	LSCM2CTGS12GTSC8	H3C S7003X交换路由引擎模块 ,16端口千兆以太网电接口(RJ45)+12端口万兆以太网光接口(SFP+,LC)(SC)
0231AC7D	LSCM2CGT24TSSC8	H3C S7003X交换路由引擎模块 ,24端口千兆以太网电接口(RJ45)+4端口万兆以太网光接口(SFP+,LC)(SC)
0231AC7E	LSCM2CGP24TSSC8	H3C S7003X交换路由引擎模块 ,24端口千兆以太网光接口(SFP,LC)+4端口万兆以太网光接口(SFP+,LC)(SC)
0231AP77	LSCM2CTGS16T24P20SC8	H3C S7003X交换路由引擎模块,16端口万兆以太网光接口(SFP+)+24端口千兆以太网电接口(RJ45)+20端口千兆以太网光接口(SFP)(SC)
主控板无线融合AC可选License
3130A1L9	LIS-WX-1-BE	增强型无线控制器license授权函-管理1AP-企业网专用-V7V9
3130A1LA	LIS-WX-8-BE	增强型无线控制器license授权函-管理8AP-企业网专用-V7V9
3130A1LB	LIS-WX-16-BE	增强型无线控制器license授权函-管理16AP-企业网专用-V7V9
3130A2HB	LIS-WX-4-BE	增强型无线控制器license授权函-管理4AP-企业网专用-V7V9
业务模块
SC类业务板
0231AC2V	LSCM2GT48SC8	H3C S7000X 48端口千兆以太网电接口模块(RJ45)(SC)
0231AC1V	LSCM2TGS16GPSC8	H3C S7000X 16端口万兆以太网光接口(SFP+,LC)+24端口千兆以太网光接口模块(SFP,LC)(SC)
0231AC22	LSCM2GP24GTSC8	H3C S7000X 24端口千兆以太网光接口(SFP,LC)+8端口千兆以太网电接口模块(RJ45)(SC)
0231AC1U	LSCM2GT24GPTSSC8	H3C S7000X 24端口千兆以太网电接口(RJ45)+20端口千兆以太网光接口(SFP,LC)+4端口万兆以太网光接口模块(SFP+,LC)(SC)
0231AC2U	LSCM2GT24GPSC8	H3C S7000X 24端口千兆以太网电接口(RJ45)+8端口千兆以太网光接口模块(SFP,LC)(SC)
0231AC33	LSCM1TGS48SC8	H3C S7000X 48端口万兆以太网光接口模块(SFP+,LC)(SC)
0231AC23	LSCM2GP48SC8	H3C S7000X 48端口千兆以太网光接口模块(SFP,LC)(SC)
电源选项
0231A79R	LSQM1AC650	H3C PSR650A 交流电源模块,650W
0231A91B	LSQM1AC300	交流电源模块,300W
备件选项
04042967	CAB-CON-1.8m	配置串口电缆-1.8m-(DB9母 to 网口8位)
0404A1EE	CAB-Console-1.8m-W31R	配置口电缆-1.8m-(RJ45P)-(UL2725(3C28AWG))-(USB AP)
