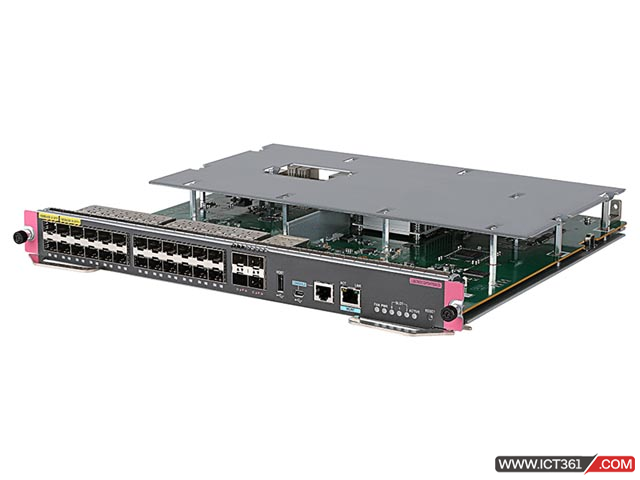

24端口千兆SFP光接口+4端口万兆SFP+光接口 交换路由引擎模块-LSCM2CGP24TSSC0

1  单板标识

前面板右上角标有丝印LSCM2CGP24TSSC0，用来标识该单板。

2  单板简介

表1 单板属性

属性 规格
Flash 4GB
BootROM 4MB*2
NVRAM 1MB
SDRAM 2GB
单板尺寸（H×W×D） 40mm×399mm×355mm
单板功耗 23W～45W
接口类型及数量 ·         1个Console口
·         1个USB Console接口
·         1个网管口
·         1个主USB接口
·         4个SFP+接口
·         24个SFP接口
接口传输速率 ·         Console口：9600bps～115200bps（缺省9600bps）
·         USB Console接口：≤115200bit/s，缺省为9600bit/s
·         网管口：10/100/1000Mbps，半双工/全双工
·         SFP+接口：10Gbit/s、1Gbit/s
·         SFP接口：1Gbit/s、100Mbit/s
可选用电缆及最大传输距离 ·         Console口：异步EIA/TIA-232电缆，传输距离≤15m
·         USB Console接口：USB-AB型电缆，传输距离≤10m
·         网管口：5类或5类以上双绞线，传输距离100m
·         SFP+接口：SFP+光模块、SFP光模块
·         SFP接口：SFP光模块
单板适用的主机类型 S7503X-M-G



说明：
·      USB接口不支持使用USB延长线。
·      您可以通过查阅《H3C S7500X-G系列交换机 单板与光模块适配关系表》来获取单板适用的光模块或线缆信息。
·      您可以通过查阅软件版本说明书来获取单板适用的主机软件版本信息。

10/100/1000M电接口采用RJ-45连接器。

表2 RJ-45 GE接口引脚分配

引脚号 10Base-T/100Base-TX/1000Base-T
信号 功能
1 MX_0+ 收发数据
2 MX_0- 收发数据
3 MX_1+ 收发数据
4 MX_2+ 收发数据
5 MX_2- 收发数据
6 MX_1- 收发数据
7 MX_3+ 收发数据
8 MX_3- 收发数据

3  相关资料

单板安装的详细介绍请参见主机配套的安装指导。

主机软件版本的升级方法请参见版本说明书。
