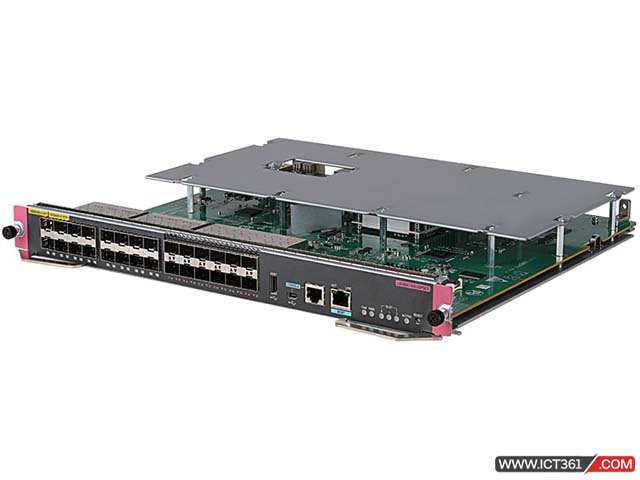

华三H3C LSCM2CTGS12GPSC8交换路由引擎 H3C S7003X交换路由引擎模块 ,16端口千兆以太网光接口(SFP,LC)+12端口万兆以太网光接口(SFP+,LC)(SC)

16端口千兆SFP光接口+12端口万兆SFP+光接口交换路由引擎模块-LSCM2CTGS12GPSC8

1  单板标识

前面板右上角标有丝印LSCM2CTGS12GPSC8，用来标识该单板。

2  单板简介

表1 单板属性

属性	规格
Flash	4GB
BootROM	4MB*2
NVRAM	1MB
SDRAM	2GB
单板尺寸（H×W×D）	40mm×399mm×355mm
单板功耗	25W～53W
接口类型及数量	·         1个Console口 ·         1个USB Console接口 ·         1个网管口 ·         1个主USB接口 ·         16个SFP接口 ·         12个SFP+接口
接口传输速率	·         Console口：9600bps～115200bps（缺省9600bps） ·         USB Console接口：≤115200bit/s，缺省为9600bit/s ·         网管口：10/100/1000Mbps，半双工/全双工 ·         SFP+接口：10Gbit/s、1Gbit/s、100Mbit/s ·         SFP接口：1Gbit/s、100Mbit/s
可选用电缆及最大传输距离	·         Console口：异步EIA/TIA-232电缆，传输距离≤15m ·         USB Console接口：USB-AB型电缆，传输距离≤10m ·         网管口：5类或5类以上双绞线，传输距离100m ·         SFP+接口：SFP+光模块、SFP光模块 ·         SFP接口：SFP光模块
单板适用的主机类型	S7003X



说明： ·      USB接口不支持使用USB延长线。 ·      您可以通过查阅《H3C S7000X系列交换机 单板与光模块适配关系表》来获取单板适用的光模块或线缆信息。 ·      您可以通过查阅软件版本说明书来获取单板适用的主机软件版本信息。

10/100/1000M电接口采用RJ-45连接器。

表2 RJ-45 GE接口引脚分配

引脚号	10Base-T/100Base-TX/1000Base-T
	信号	功能
1	MX_0+	收发数据
2	MX_0-	收发数据
3	MX_1+	收发数据
4	MX_2+	收发数据
5	MX_2-	收发数据
6	MX_1-	收发数据
7	MX_3+	收发数据
8	MX_3-	收发数据

3  相关资料

单板安装的详细介绍请参见主机配套的安装指导。

主机软件版本的升级方法请参见版本说明书。

华三H3C S7003X交换机(LS-S7003X交换机)主控引擎，业务板卡，电源等其他部件选择

产品编码	产品代码	描述
主控引擎板
0231AC30	LSCM2CTGS12GPSC8	H3C S7003X交换路由引擎模块 ,16端口千兆以太网光接口(SFP,LC)+12端口万兆以太网光接口(SFP+,LC)(SC)
0231AC31	LSCM2CTGS12GTSC8	H3C S7003X交换路由引擎模块 ,16端口千兆以太网电接口(RJ45)+12端口万兆以太网光接口(SFP+,LC)(SC)
0231AC7D	LSCM2CGT24TSSC8	H3C S7003X交换路由引擎模块 ,24端口千兆以太网电接口(RJ45)+4端口万兆以太网光接口(SFP+,LC)(SC)
0231AC7E	LSCM2CGP24TSSC8	H3C S7003X交换路由引擎模块 ,24端口千兆以太网光接口(SFP,LC)+4端口万兆以太网光接口(SFP+,LC)(SC)
0231AP77	LSCM2CTGS16T24P20SC8	H3C S7003X交换路由引擎模块,16端口万兆以太网光接口(SFP+)+24端口千兆以太网电接口(RJ45)+20端口千兆以太网光接口(SFP)(SC)
主控板无线融合AC可选License
3130A1L9	LIS-WX-1-BE	增强型无线控制器license授权函-管理1AP-企业网专用-V7V9
3130A1LA	LIS-WX-8-BE	增强型无线控制器license授权函-管理8AP-企业网专用-V7V9
3130A1LB	LIS-WX-16-BE	增强型无线控制器license授权函-管理16AP-企业网专用-V7V9
3130A2HB	LIS-WX-4-BE	增强型无线控制器license授权函-管理4AP-企业网专用-V7V9
业务模块
SC类业务板
0231AC2V	LSCM2GT48SC8	H3C S7000X 48端口千兆以太网电接口模块(RJ45)(SC)
0231AC1V	LSCM2TGS16GPSC8	H3C S7000X 16端口万兆以太网光接口(SFP+,LC)+24端口千兆以太网光接口模块(SFP,LC)(SC)
0231AC22	LSCM2GP24GTSC8	H3C S7000X 24端口千兆以太网光接口(SFP,LC)+8端口千兆以太网电接口模块(RJ45)(SC)
0231AC1U	LSCM2GT24GPTSSC8	H3C S7000X 24端口千兆以太网电接口(RJ45)+20端口千兆以太网光接口(SFP,LC)+4端口万兆以太网光接口模块(SFP+,LC)(SC)
0231AC2U	LSCM2GT24GPSC8	H3C S7000X 24端口千兆以太网电接口(RJ45)+8端口千兆以太网光接口模块(SFP,LC)(SC)
0231AC33	LSCM1TGS48SC8	H3C S7000X 48端口万兆以太网光接口模块(SFP+,LC)(SC)
0231AC23	LSCM2GP48SC8	H3C S7000X 48端口千兆以太网光接口模块(SFP,LC)(SC)
电源选项
0231A79R	LSQM1AC650	H3C PSR650A 交流电源模块,650W
0231A91B	LSQM1AC300	交流电源模块,300W
备件选项
04042967	CAB-CON-1.8m	配置串口电缆-1.8m-(DB9母 to 网口8位)
0404A1EE	CAB-Console-1.8m-W31R	配置口电缆-1.8m-(RJ45P)-(UL2725(3C28AWG))-(USB AP)
