华三H3C LSCM2GP48SD0-G3业务板卡 H3C S7500X-G 48端口千兆以太网光接口模块(SFP,LC)(SD)

0

华三H3C LSCM2GP48SD0-G3业务板卡 H3C S7500X-G 48端口千兆以太网光接口模块(SFP,LC)(SD)

华三H3C LSCM2GP48SD0-G3业务板卡 H3C S7500X-G 48端口千兆以太网光接口模块(SFP,LC)(SD)

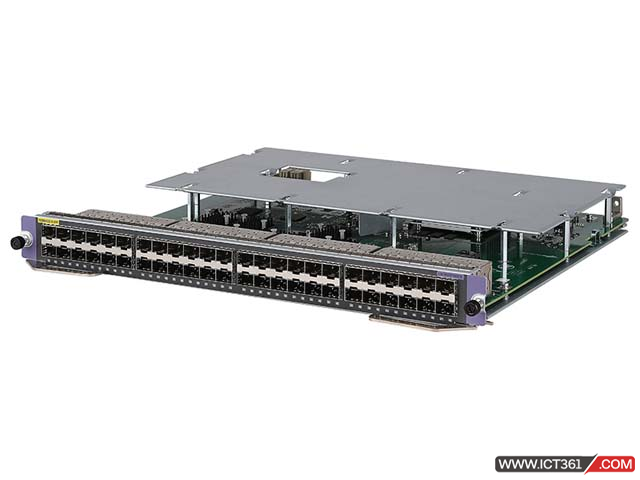

H3C LSCM2GP48SD0-G3单板-H3C S7500X-G 48端口千兆以太网光接口模块(SFP,LC)(SD)

1  单板标识

前面板右上角标有丝印LSCM2GP48SD0-G3，用来标识该单板。

2  单板简介

表1 单板属性

属性 规格
单板尺寸（H×W×D） 40mm×399mm×355mm
SDRAM 2GB
单板功耗 26W~52W
接口数量 48个1000BASE-X-SFP接口
接口传输速率 ·     100Mbit/s
·     1Gbit/s



说明：
·     不同软件版本下单板适配的主机型号有所不同，请您根据主机型号及软件版本查阅对应的版本说明书确认单板的适配情况。
·     您可以通过查阅主机配套的单板与光模块适配关系表来获取单板适用的光模块或线缆信息。

3  相关资料

单板安装的详细介绍请参见主机配套的安装指导。

主机软件版本的升级方法请参见版本说明书。

华三H3C S7500X-G系列交换机（含S7503X-G，S7506X-G，S7510X-G交换机）主控引擎，业务板卡，电源等部件选择

产品编码 产品代码 描述

主控引擎板 (必选项)
0231AGG1 LSCM2SUP03B0 H3C S7503X-G 主控制引擎模块,B类
0231A6UR LSCM1SUP03A0 H3C S7503X-G主控制引擎模块,A类
0231AGB3 LSCM3SUP03A0 H3C S7503X-G主控制引擎模块,A类
0231ANCJ LSCM3MPUS06A0-G3 H3C S7506X-G 主控交换模块,A类
0231AFRS LSCM2MPUS06AS0 H3C S7506X-G主控交换模块,AS类
0231AGB5 LSCM3MPUS06A0 H3C S7506X-G主控交换模块,A类
0231AKD4 LSCM3SRP6C4Y06A0 H3C S7506X-G交换路由引擎模块,带(6*100GE QSFP28 + 4*25GE SFP28)光接口,A类
0231AHVA LSCM2SRP6C4Y06A0 H3C S7506X-G交换路由引擎模块,带(6*100GE QSFP28 + 4*25GE SFP28)光接口,A类
0231ANCM LSCM3MPUS10B0-G3 H3C S7510X-G 主控交换模块,B类
0231AGG5 LSCM3MPUS10B0 H3C S7510X-G主控交换模块,B类
0231ALEN LSCM3MPUS10C0 H3C S7510X-G主控交换模块,C类

业务模块

安全业务板
0231AK4W LSCM1FWDSD0 H3C S7500X-G SecBlade IV 下一代防火墙模块
0231AK4X LSCM2FWDSD0 H3C S7500X-G SecBladeIV-Lite 下一代防火墙模块

OLT业务板
0231APV6 LSCM3PG24TSSD0-G3 H3C S7500X-G 24端口GPON OLT(SFP+,SC)+4端口万兆以太(SFP+,LC)光接口模块
0231AKGD LSCM2XPG24SF0 H3C S7500X-G 24端口XGS-PON OLT光接口模块(SFP+,SC)
0231AKFC LSCM2XPT24SF0 H3C S7500X-G 24端口万兆EPON OLT光接口模块(SFP+,SC)

SC类业务板
0231AFRU LSCM2TGS16GPSC0 H3C S7500X-G 16端口万兆以太网光接口(SFP+,LC)+24端口千兆以太网光接口模块(SFP,LC)(SC)
0231AFRT LSCM2GP24GTSC0 H3C S7500X-G 24端口千兆以太网光接口(SFP,LC)+8端口千兆以太网电接口模块(RJ45)(SC)
0231AFRN LSCM2GT24GPTSSC0 H3C S7500X-G
24端口千兆以太网电接口(RJ45)+20端口千兆以太网光接口(SFP,LC)+4端口万兆以太网光接口模块(SFP+,LC)(SC)
0231AFRJ LSCM2GT24GPSC0 H3C S7500X-G 24端口千兆以太网电接口(RJ45)+8端口千兆以太网光接口模块(SFP,LC)(SC)
0231AFRP LSCM2GP48SC0 H3C S7500X-G 48端口千兆以太网光接口模块(SFP,LC)(SC)
0231AFRL LSCM2GT48SC0 H3C S7500X-G 48端口千兆以太网电接口模块(RJ45)(SC)

SD类业务板
0231ALDM LSCM2YSV16TSV32SD0 H3C S7500X-G 16端口25G以太网光接口(SFP28)+32端口10G以太网光接口模块(SFP+)(SD),PoE++
0231AJ0R LSCM2TGS16GPSD0 H3C S7500X-G 16端口万兆以太网光接口(SFP+,LC)+24端口千兆以太网光接口模块(SFP,LC)(SD)
0231APS3 LSCM2TGS16SD0-G3 H3C S7500X-G 16端口万兆以太网光接口模块(SFP+)(SD)
0231AJ0Q LSCM2GP24GTSD0 H3C S7500X-G 24端口千兆以太网光接口(SFP,LC)+8端口千兆以太网电接口模块(RJ45)(SD)
0231AJ0S LSCM2GT24GPTSSD0 H3C S7500X-G
24端口千兆以太网电接口(RJ45)+20端口千兆以太网光接口(SFP,LC)+4端口万兆以太网光接口模块(SFP+,LC)(SD)
0231AM4V LSCM2GT24TSSD0 H3C S7500X-G 24端口千兆以太网电接口(RJ45)+4端口万兆以太网光接口模块(SFP+)(SD)
0231AJ0T LSCM2GT24GPSD0 H3C S7500X-G 24端口千兆以太网电接口(RJ45)+8端口千兆以太网光接口模块(SFP,LC)(SD)
0231AHSK LSCM2TGS16GP32SD0 H3C S7500X-G 32端口千兆以太网光接口(SFP,LC)+16端口万兆以太网光接口模块(SFP+,LC)(SD)
0231AM4T LSCM2GP40TS8SD0 H3C S7500X-G 40端口千兆以太网光接口(SFP)+8端口万兆以太网光接口模块(SFP+)(SD)
0231AJ0N LSCM2GP48SD0 H3C S7500X-G 48端口千兆以太网光接口模块(SFP,LC)(SD)
0231AJ0P LSCM2GT48SD0 H3C S7500X-G 48端口千兆以太网电接口模块(RJ45)(SD)

SF类业务板
0231AHSP LSCM2YGS16TS8SF0 H3C S7500X-G 16端口25G以太网光接口(SFP28)+8端口万兆以太网光接口模块(SFP+,LC)(SF)
0231AHSM LSCM2YGS32TS16SF0 H3C S7500X-G 32端口25G以太网光接口(SFP28)+16端口万兆以太网光接口模块(SFP+,LC)(SF)
0231AM4W LSCM3TGS32GP16SF0 H3C S7500X-G 32端口万兆以太网光接口(SFP+)+16端口千兆以太网光接口模块(SFP)(SF)
0231AKCV LSCM3TGS48SF0 H3C S7500X-G 48端口万兆以太网光接口模块(SFP+)(SF)
0231AHSN LSCM2TGS48SF0 H3C S7500X-G 48端口万兆以太网光接口模块(SFP+,LC)(SF)
0231AKDJ LSCM3CGS8QS8SF0 H3C S7500X-G 8端口100G以太网光接口(QSFP28)+8端口40G以太网光接口模块(QSFP+)(SF)
0231ANCQ LSCM3CGS8QS8SF0-G3 H3C S7500X-G 8端口100G以太网光接口(QSFP28)+8端口40G以太网光接口模块(QSFP+)(SF)
0231AHSL LSCM2CGS8QS8SF0 H3C S7500X-G 8端口40G以太网光接口(QSFP+)+8端口100G以太网光接口模块(QSFP28)(SF)
0150A319 LS-M-7 H3C S7500X-G-组合配置-(8端口100G与8端口40G板卡（G3）+16个40G多通道光模块)

SE类业务板
0231AGB6 LSCM3TGS48SE0 H3C S7500X-G 48端口万兆以太网光接口模块(SFP+,LC)(SE)
0231AGB4 LSCM3QGS8CSSE0 H3C S7500X-G 8端口40G以太网光接口(QSFP+)+4端口100G以太网光接口模块(QSFP28)(SE)

ONU与分光器模块

ONU组合包
0150A2WV LS-Z-6 H3C EGT304-TWB 交换机主机组合包-(9801A4Q3*10)
0150A2WR LS-Z-7 H3C EGT304-TWF 交换机主机组合包-(9801A5JN*10)
0150A314 LS-Z-E H3C EGT324 交换机主机组合包-(9801A6FC*10)
0150A315 LS-Z-F H3C EGT324-P 交换机主机组合包-(9801A6F9*10)
0150A2WP LS-Z-3 H3C EGT354-P 交换机主机组合包-(9801A3GN*10)
0150A2WK LS-Z-5 H3C EGT358-P 交换机主机组合包-(9801A3GW*10)
0150A2WQ LS-Z-4 H3C EGT358-R 交换机主机组合包-(9801A455*10)
0150A2WM LS-Z-C H3C EGT904-H-TW 交换机主机组合包-(9801A4EH*10)
0150A2WS LS-Z-D H3C EGT904-H-TWF 交换机主机组合包-(9801A5JP*10)
0150A2WX LS-Z-A H3C EGT908-H 交换机主机组合包-(9801A6V5*10)
0150A317 LS-Z-G H3C EGT924-H-R 交换机主机组合包-(9801A456*10)
0150A2WH LS-Z-8 H3C ET904-H 交换机主机组合包-(9801A2P3*10)
0150A2WW LS-Z-9 H3C ET904-H-P 交换机主机组合包-(9801A2QA*10)
0150A318 LS-Z-J H3C ET908-H-PD 交换机主机组合包-(9801A3B9*10)
0150A2WL LS-Z-B H3C ET908-H-PQ 交换机主机组合包-(9801A3B2*10)
0150A316 LS-Z-H H3C ET924-H-POE 交换机主机组合包-(9801A25U*10)

EPON模块
9801A3GA ET824-E-A H3C ET824-E-A无源光网络单元(2PON,4FE,4RS485/RS232)-千兆对称ONU(SC)接口
9801A6F8 ET824-E-A1 H3C ET824-E-A无源光网络单元(2PON,4FE,4RS485/RS232)-千兆对称ONU(SC)接口-24V DC输入

EPON/GPON模块
9801A4C7 EGT301-T H3C EGT301-T无源光网络单元(1GE,1POTS)-GPON/EPON ONU(SC)接口
9801A3GY EGT302 H3C EGT302无源光网络单元(2GE)-GPON/EPON ONU(SC)接口
9801A4C8 EGT304-2T H3C EGT304-2T无源光网络单元(4GE,2POTS)-GPON/EPON ONU(SC)接口
9801A4Q3 EGT304-TWB H3C EGT304-TWB 无源光网络单元(4GE,1POTS,Wi-Fi 6)-GPON/EPON ONU(SC)接口
9801A5JN EGT304-TWF H3C EGT304-TWF无源光网络单元(4GE,1POTS,Wi-Fi 6)-GPON/EPON ONU(SC)
9801A732 EGT304P-TWF H3C EGT304P-TWF无源光网络单元(4*GE,1*POTS,1*USB2.0,Wi-Fi 6)-EPON/GPON ONU (SC/UPC)
9801A6FB EGT316-P H3C EGT316-P无源光网络单元(16GE,POE+)- E/GPON ONU(SC)
9801A6FA EGT316 H3C EGT316无源光网络单元(16GE)- E/GPON ONU(SC)
9801A6F9 EGT324-P H3C EGT324-P无源光网络单元(24GE,POE+)- E/GPON ONU(SC)
9801A6FC EGT324 H3C EGT324无源光网络单元(24GE)- E/GPON ONU(SC)
9801A3GN EGT354-P H3C EGT354-P无源光网络单元(4GE(POE+))-GPON/EPON ONU(SC)接口
9801A3GP EGT354 H3C EGT354无源光网络单元(4GE)-GPON/EPON ONU(SC)接口
9801A3GW EGT358-P H3C EGT358-P 无源光网络单元(8GE(POE+))-GPON/EPON ONU(SC)接口
9801A3GX EGT358-POTS H3C EGT358-POTS 无源光网络单元(8GE,2POTS)-GPON/EPON ONU(SC)接口
9801A455 EGT358-R H3C EGT358-R无源光网络单元(2PON,8GE)-GPON/EPON ONU(SC,SFP)接口
9801A3HK EWP-WA6520H-EGPON-FIT H3C WA6520H-EGPON 内置天线双频四流802.11ax/ac/n无线接入点-FIT

10G EPON模块
9801A2FX ET904-A H3C ET904-A无源光网络单元(4GE)-万兆非对称ONU(SC)接口
9801A2UA ET908-H-POE-W H3C ET908-H-POE-W 无源光网络单元(8GE(POE+))-万兆对称ONU(SC)接口
9801A2JD EWP-WA6320H-XEPON-FIT H3C WA6320H-XEPON 内置天线双频四流802.11ax/ac/n无线接入点-FIT

10G EPON/XGSPON模块
9801A5JP EGT904-H-TWF H3C EGT904-H-TWF无源光网络单元(4GE,1POTS,Wi-Fi 6)-10G EPON/XGSPON ONU(SC)
9801A4EH EGT904-H-TW H3C EGT904-H-TW无源光网络单元(4GE,1POTS,WIFI6)-10G-EPON/XGS-PON ONU(SC)接口
9801A6YB EGT904P-H-TWF H3C EGT904P-H-TWF无源光网络单元(4*GE,1*POTS,1*USB2.0,Wi-Fi 6)-10G EPON对称/XGSPON ONU (SC/UPC)
9801A6V6 EGT908-H-8T H3C EGT908-H-8T无源光网络单元(8*GE,8*POTS)-10GEPON对称/XGSPON ONU(SC)
9801A6V5 EGT908-H H3C EGT908-H无源光网络单元(8*GE)-10GEPON 对称/XGSPON ONU(SC)
9801A456 EGT924-H-R H3C EGT924-H-R无源光网络单元(2*PON,24*GE,2*10GE),万兆ONU(SFP+)接口
9801A2QA ET904-H-P H3C ET904-H-P无源光网络单元(4GE(POE+))-万兆对称ONU(SC)接口
9801A2P3 ET904-H H3C ET904-H无源光网络单元(4GE)-万兆对称ONU(SC)接口
9801A3B9 ET908-H-PD H3C ET908-H-PD无源光网络单元(2*2.5G(POE+)+2GE(POE+)+4GE)-万兆对称ONU(SC)接口
9801A3B2 ET908-H-PQ H3C ET908-H-PQ无源光网络单元(8GE(POE+))-万兆对称ONU(SC)接口
9801A25S ET916-H-A H3C ET916-H-A无源光网络单元(16GE)-万兆对称ONU(SC)接口
9801A25U ET924-H-POE H3C ET924-H-POE无源光网络单元(24GE(POE+))-万兆对称ONU(SC)接口

分光器集合
4501A00Q OSPL-1x16 光分路器-单模-1×16-均分-SC/UPC
4501A009 OC-1x2-25:75 光分路器-单模-1×2-25%&75%-SC/PC
4501A007 OC-1x2-40:60 光分路器-单模-1×2-40%&60%-SC/PC
4501A001 OC-1x2-5:95 光分路器-单模-1×2-5%&95%-SC/PC
4501A00F OSPL-1x2 光分路器-单模-1×2-均分-SC/UPC
4501A000 OC-1x32 光分路器-单模-1×32均分-SC/PC
4501A00P OSPL-1x32-U 光分路器-单模-1×32均分-SC/UPC-1U盒子
4501A00G OSPL-1x4 光分路器-单模-1×4-均分-SC/UPC
4501A00R OSPL-1x8 光分路器-单模-1×8-均分-SC/UPC
4501A00M OSPL-2x16 光分路器-单模-2×16-均分-SC/UPC
4501A00D OC-2x16 光分路器-单模-2×16均分-SC/UPC
4501A00H OSPL-2x32 光分路器-单模-2×32均分-SC/UPC
4501A00B OC-2x4 光分路器-单模-2×4均分-SC/UPC
4501A00K OSPL-2x8 光分路器-单模-2×8-均分-SC/UPC

光电混合分光器
9801A6GN FD-1X5F-AR H3C FD-1X5F-AR1:5光电混合分光器
9801A6GM FD-1X9F-AR+Power H3C FD-1X9F-AR1:9光电混合分光器-带电源适配器
9801A6E9 OPA-OPDSA H3C OPA-OPDSA 2:16光电混合分光器

分光器面板
2114A0GQ RK-1U-OPTICAL SPLITTER PANEL 1U分光器面板
2114A0GP RK-3U-OPTICAL SPLITTER PANEL 3U分光器面板

电源选项
0231A5KP PSR1400-12D1 1400W直流电源模块
0231A6E4 PSR2500-12AHD 2500W交流电源模块，支持高压直流
0231A6E3 PSR2500-12D 2500W直流电源模块
0231AKBS PSR1400-12A1-F H3C 交流电源模块,1400W(电源面板侧进风)
0231AKBT PSR2800-A1-F H3C 交流电源模块,2800W,PoE(电源面板侧进风
0231AP78 PSR6000-ACV H3C 交流电源模块,6000W,PoE(电源面板侧进风)
0231A3F4 PSR650C-12A 以太网交换机交流电源模块-650W
0231A3F5 PSR650C-12D 以太网交换机直流电源模块-650W
0231A5X0 LSQM1PWRSPB 电源适配器模块

附件

风扇框
0231A81E LSQM17510EFAN 风扇框模块 10

导轨
0231A0HP LSTM1KSGD0 安装滑道附件-350mm~500mm
0231A0PL LSTM2KSGD0 安装滑道附件-500mm~800mm
0231A4EK LSXM1BSR 1U可调节机架滑道-630mm~900mm

串口电缆
04042967 CAB-CON-1.8m  配置串口电缆-1.8m-(DB9母 to 网口8位)
0404A1EE CAB-Console-1.8m-W31R 配置口电缆-1.8m-(RJ45P)-(UL2725(3C28AWG))-(USB AP)

挂耳
9821A03F FL-M190 M190-挂耳组件-用于S1208V-PWR

光电混合缆
1413A02E HCAB-ESC/UPC-SC/UPC-5-0.79 光电混合缆-跳线-ESC/UPC-SC/UPC-5m-0.79mm2-2.2*5.3mm
1413A02F HCAB-ESC/UPC-ESC/UPC-5-0.79 光电混合缆-跳线-ESC/UPC-ESC/UPC-5m-0.79mm2-2.2*5.3mm
1413A02G HCAB-ESC/UPC-SI-5-0.79 光电混合缆-分支尾缆-ESC/UPC-5m-0.79mm2-2.2*5.3mm

无端头光电混合缆
2505A019 HCAB-GDJBH-0.5-100m-1XF 光电混合缆GDJBH-0.5mm2-1C+2C-100米(3.0×2.0/5.0×2.9mm)
2505A01A HCAB-GDJBH-0.5-200m-1XF 光电混合缆GDJBH-0.5mm2-1C+2C-200米(3.0×2.0/5.0×2.9mm)
2505A01B HCAB-GDJBH-0.5-500m-1XF 光电混合缆GDJBH-0.5mm2-1C+2C-500米(3.0×2.0/5.0×2.9mm)
2505A01C HCAB-GDJBH-1.0-200m-1XF 光电混合缆GDJBH-1.0mm2-1C+2C-200米(3.0×2.0/5.8×3.3mm)
2505A01D HCAB-GDJBH-1.0-100m-1XF 光电混合缆GDJBH-1.0mm2-1C+2C-100米(3.0×2.0/5.8×3.3mm)
2505A01E HCAB-GDJBH-1.0-500m-1XF 光电混合缆GDJBH-1.0mm2-1C+2C-500米(3.0×2.0/5.8×3.3mm)

光纤衰减器
45030024 AT-1315-5-SC 光纤固定衰减器-1310/1550±20nm-5dB-SC/PC->40dB
45030025 AT-1315-10-SC 光纤固定衰减器-1310/1550±20nm-10dB-SC/PC->40dB
