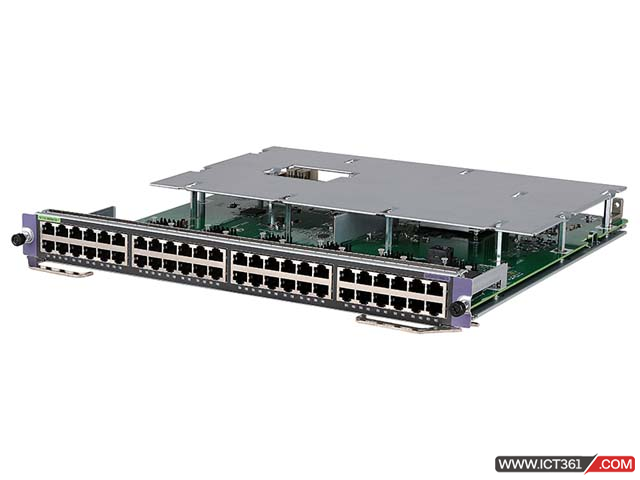

华三H3C LSCM2GT48SC0业务板卡 H3C S7500X-G 48端口千兆以太网电接口模块(RJ45)(SC)

48端口千兆电接口以太网业务板-LSCM2GT48SC0

1  单板标识

前面板右上角标有丝印LSCM2GT48SC0，用来标识该单板。

2  单板简介

表1 单板属性

属性	规格
单板尺寸（H×W×D）	40mm×399mm×355mm
SDRAM	2GB
单板功耗	24W~44W
接口数量	48个10M/100M/1000M自适应RJ-45电接口
接口传输速率	10M/100M/1000M



	说明： 不同软件版本下单板适配的主机型号有所不同，请您根据主机型号及软件版本查阅对应的版本说明书确认单板的适配情况。

10/100/1000M电接口采用RJ-45连接器。

表2 RJ-45 GE接口引脚分配

引脚号	10Base-T/100Base-TX/1000Base-T
	信号	功能
1	MX_0+	收发数据
2	MX_0-	收发数据
3	MX_1+	收发数据
4	MX_2+	收发数据
5	MX_2-	收发数据
6	MX_1-	收发数据
7	MX_3+	收发数据
8	MX_3-	收发数据

3  相关资料

单板安装的详细介绍请参见主机配套的安装指导。

主机软件版本的升级方法请参见版本说明书。
