48端口千兆电接口以太网业务板-LSCM2GT48SC8
1 单板标识

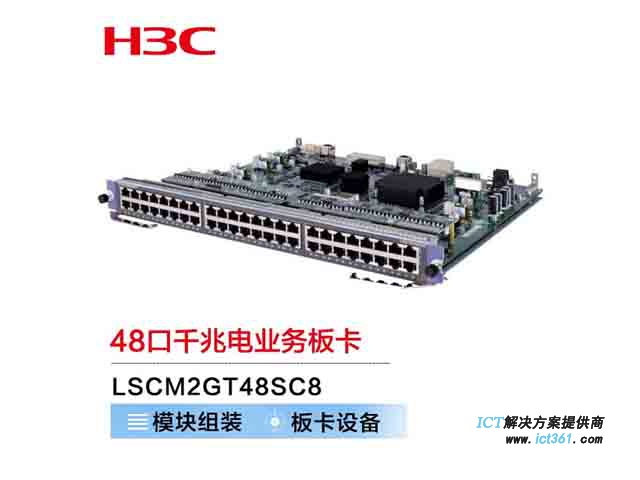

前面板右上角标有丝印LSCM2GT48SC8，用来标识该单板。
2 单板简介
表1 单板属性
| 属性 | 规格 |
| 单板尺寸（H×W×D） | 40mm×399mm×355mm |
| SDRAM | 1GB |
| 单板功耗 | 24W~44W |
| 接口数量 | 48个10M/100M/1000M自适应RJ-45电接口 |
| 接口传输速率 | 10M/100M/1000M |
| 说明： 不同软件版本下单板适配的主机型号有所不同，请您根据主机型号及软件版本查阅对应的版本说明书确认单板的适配情况。 |
10/100/1000M电接口采用RJ-45连接器。
表2 RJ-45 GE接口引脚分配
| 引脚号 | 10Base-T/100Base-TX/1000Base-T | |
| 信号 | 功能 | |
| 1 | MX_0+ | 收发数据 |
| 2 | MX_0- | 收发数据 |
| 3 | MX_1+ | 收发数据 |
| 4 | MX_2+ | 收发数据 |
| 5 | MX_2- | 收发数据 |
| 6 | MX_1- | 收发数据 |
| 7 | MX_3+ | 收发数据 |
| 8 | MX_3- | 收发数据 |
3 相关资料
单板安装的详细介绍请参见主机配套的安装指导。
主机软件版本的升级方法请参见版本说明书。
