主控交换模块-LSCM2MPUS06AS8

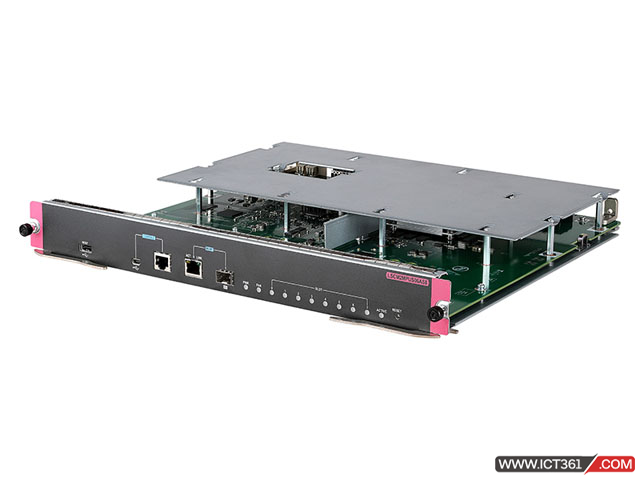

1 单板标识
前面板右上角标有丝印LSCM2MPUS06AS8，用来标识该单板。
2 单板简介
表1 单板属性
| 属性 | 规格 |
| Flash | 4GB |
| BootROM | 4MB*2 |
| NVRAM | 1MB |
| SDRAM | 2GB |
| 单板尺寸（H×W×D） | 45mm×399mm×355mm |
| 单板功耗 | 23W～31W |
| 接口类型及数量 | · 1个Console口 · 1个USB Console接口 · 2个网管口（1个RJ-45接口和1个SFP接口） · 1个主USB接口 |
| 接口传输速率 | · Console口：9600bps～115200bps（缺省9600bps） · USB Console接口：≤115200bit/s，缺省为9600bit/s · 网管口（RJ-45接口）：10/100/1000Mbps，半双工/全双工 · 网管口（SFP接口）：1000Mbit/s |
| 可选用电缆及最大传输距离 | · Console口：异步EIA/TIA-232电缆，传输距离≤15m · USB Console接口：USB-AB型电缆，传输距离≤10m · 网管口（RJ-45接口）：5类或5类以上双绞线，传输距离100m |
| 单板适用的主机类型 | S7006X |
| 说明： · USB接口不支持使用USB延长线。 · 您可以通过查阅《H3C S7000X系列交换机 单板与光模块适配关系表》来获取单板适用的光模块或线缆信息。 · 您可以通过查阅软件版本说明书来获取单板适用的主机软件版本信息。 |
10/100/1000M电接口采用RJ-45连接器。
表2 RJ-45 GE接口引脚分配
| 引脚号 | 10Base-T/100Base-TX/1000Base-T | |
| 信号 | 功能 | |
| 1 | MX_0+ | 收发数据 |
| 2 | MX_0- | 收发数据 |
| 3 | MX_1+ | 收发数据 |
| 4 | MX_2+ | 收发数据 |
| 5 | MX_2- | 收发数据 |
| 6 | MX_1- | 收发数据 |
| 7 | MX_3+ | 收发数据 |
| 8 | MX_3- | 收发数据 |
3 相关资料
单板安装的详细介绍请参见主机配套的安装指导。
主机软件版本的升级方法请参见版本说明书。
