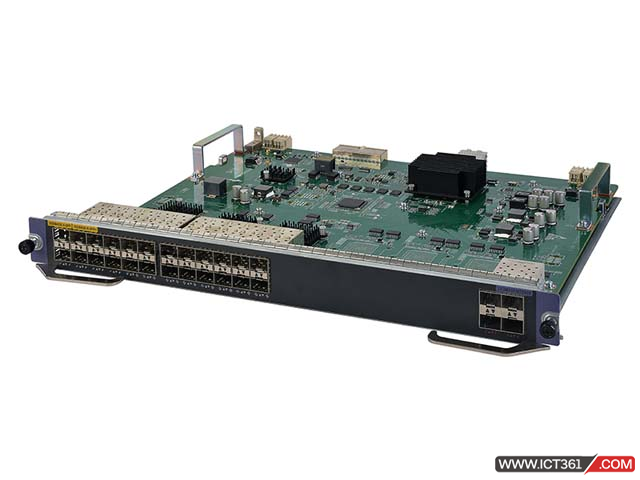

华三H3C LSQM2GP24TSSC0业务板卡 24端口千兆以太网光口(SFP,LC)+4端口万兆以太网光接口模块(SFP+,LC)

24端口千兆SFP光接口+4端口万兆SFP+光接口以太网业务板-LSQM2GP24TSSC0

1  单板标识

前面板右上角标有丝印LSQM2GP24TSSC0，用来标识该单板。

2  单板简介

表1 单板属性

属性	规格
单板尺寸（H×W×D）	40mm×399mm×355mm
SDRAM (DDR3)	1GB
单板功耗	27W~52W
接口数量	·         24个1000BASE-X-SFP光接口 ·         4个10GBASE-R-SFP+光接口
接口传输速率	1000Mbit/s、10Gbit/s



	说明： ·      不同软件版本下单板适配的主机型号有所不同，请您根据主机型号及软件版本查阅对应的版本说明书确认单板的适配情况。 ·      您可以通过查阅主机配套的单板与光模块适配关系表来获取单板适用的光模块或线缆信息。

3  相关资料

单板安装的详细介绍请参见主机配套的安装指导。

主机软件版本的升级方法请参见版本说明书。
