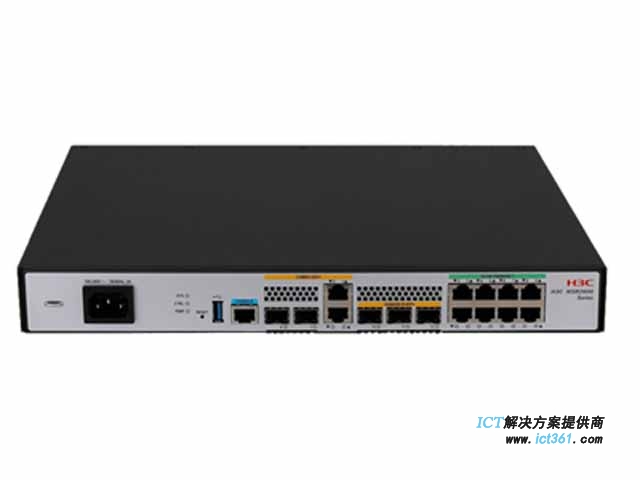

华三MSR2610-13X-WiNet路由器 H3C RT-MSR2610-13X-WiNet智慧网络路由器主机(3*10GE(SFP+),2*GE(Combo),8*GE(RJ45))

华三MSR2610-13X-WiNet路由器 H3C RT-MSR2610-13X-WiNet智慧网络路由器主机(3*10GE(SFP+),2*GE(Combo),8*GE(RJ45))

华三MSR2610-13X-WiNet路由器 H3C RT-MSR2610-13X-WiNet智慧网络路由器主机(3*10GE(SFP+),2*GE(Combo),8*GE(RJ45))

H3C MSR2600-WiNet系列路由器产品

彩页下载

MSR2600-WiNet系列路由器采用了业界最新的高性能多核处理器和H3C公司先进的软硬件设计技术,提供超强的业务转发能力和极佳的网络体验效果,融合路由、交换、安全、无线等特性,满足企业灵活和一体化组网要求。该系列路由器在系统架构方面的优势主要体现在以下几个方面:

 采用业界先进的网络通信处理器,结合H3C公司先进的软硬件设计架构,提供卓越的业务并发处理能力。

 支持路由交换一体化,内置全千兆的太网交换接口,不仅方便管理,也降低用户的投资成本。

 业界专业的H3C智能流量调度和精细化的业务控制技术,为客户带来极佳的网络体验。

 零配置部署,支持U盘等多种开局方式,简化网络部署复杂度,降低实施成本。

 绿洲云集中管理,支持设备软件升级、配置自动下发、设备运行监控、故障告警等。

 丰富的VPN互联技术,包括:IPSec、GRE、L2TP VPN等,提供各种应用场景下的云网络VPN接入,畅享云网络服务。

MSR2600-WiNet系列路由器包括两款设备:MSR2600-6-WiNet、MSR2600-10-X1-WiNet、MSR2600-12X-WiNet、MSR2610-13X-WiNet。

产品规格

MSR2600-WiNet系列硬件规格

属性

MSR2600-12X-WiNet

MSR2610-13X-WiNet

防火墙性能

4Gbps

6Gbps

加密性能

2Gbps

4Gbps

IPSEC VPN隧道数

500

1000

NAT会话数

50万

100万

内存

2GB

4GB

Flash

4GB

4GB

USB

1*USB3.0/2.0

1*USB3.0/2.0

CON

1

1

WAN以太口

2*10GE(SFP+)+2*GE Combo

3*10GE(SFP+)+2*GE Combo

LAN以太口

8*GE电(4个可切换三层模式)

8*GE电(4个可切换三层模式)

SIC插槽

/

2

最大功耗

36W

54W

电源

AC:100V a.c.~240V a.c.;50Hz/60Hz

AC:100V a.c.~240V a.c.;50Hz/60Hz

机架高度(U高)

1个机架高度(1RU)

1个机架高度(1RU)

外形尺寸(W×D×H,mm)

266*161*43.6mm

360*300*44.2mm

环境温度

0~45℃

0~45℃

环境相对湿度

5~95%(不结露)

5~95%(不结露)

EMC

FCC Part 15 (CFR 47) CLASS A

ICES-003 CLASS A

VCCI-3 CLASS A

VCCI-4 CLASS A

CISPR 22 CLASS A

EN 55022 CLASS A

AS/NZS CISPR22 CLASS A

CISPR 24

EN 55024

EN 61000-3-2

EN 61000-3-3

EN 61000-6-1

ETSI EN 300 386

EN 301 489-1

EN 301 489-17

FCC Part 15 (CFR 47) CLASS A

ICES-003 CLASS A

VCCI-3 CLASS A

VCCI-4 CLASS A

CISPR 22 CLASS A

EN 55022 CLASS A

AS/NZS CISPR22 CLASS A

CISPR 24

EN 55024

EN 61000-3-2

EN 61000-3-3

EN 61000-6-1

ETSI EN 300 386

EN 301 489-1

EN 301 489-17

安全

UL 60950-1

CAN/CSA C22.2 No 60950-1

IEC 60950-1

EN 60950-1/A11

AS/NZS 60950

EN 60825-1

EN 60825-2

FDA 21 CFR Subchapter J

GB 4943

UL 60950-1

CAN/CSA C22.2 No 60950-1

IEC 60950-1

EN 60950-1/A11

AS/NZS 60950

EN 60825-1

EN 60825-2

FDA 21 CFR Subchapter J

GB 4943

属性

MSR2600-6-WiNet

MSR2600-10-X1-WiNet

防火墙性能

1Gbps

1Gbps

加密性能

400Mbps

200Mbps

IPSEC VPN隧道数

128

128

内存

1GB

1GB

NAT会话数

25万

25万

带机量

200-400

200-400

USB2.0

1,支持3/4G Modem扩展

1,支持3G Modem扩展

CON

1

1

固定GE口

1GE电+1GE光+4GE(LAN)

2GE+8GE(LAN)

SIC插槽

1

3

DSIC

/

/

最大功耗

30W

30W

电源

AC:

100V a.c.~240V a.c.;50Hz/60Hz

AC:

100V a.c.~240V a.c.;50Hz/60Hz

机架高度(U高)

1个机架高度(1RU)

1个机架高度(1RU)

外形尺寸(W×D×H,mm)

360×300×44.2

360×300×44.2

环境温度

0~45℃

0~45℃

环境相对湿度

5~95%(不结露)

5~95%(不结露)

EMC

FCC Part 15 (CFR 47) CLASS A

ICES-003 CLASS A

VCCI-3 CLASS A

VCCI-4 CLASS A

CISPR 22 CLASS A

EN 55022 CLASS A

AS/NZS CISPR22 CLASS A

CISPR 24

EN 55024

EN 61000-3-2

EN 61000-3-3

EN 61000-6-1

ETSI EN 300 386

EN 301 489-1

EN 301 489-17

安全

UL 60950-1

CAN/CSA C22.2 No 60950-1

IEC 60950-1

EN 60950-1/A11

AS/NZS 60950

EN 60825-1

EN 60825-2

FDA 21 CFR Subchapter J

GB 4943

MSR2600系列软件规格

属性

功能

二层协议

支持Ethernet、Ethernet
II、VLAN,802.3x、802.1p、802.1Q、802.1x、STP(802.1D) 、RSTP(802.1w)
、MSTP(802.1s) 、PPP、PPPoE Client、PPPoE
Server、HDLC、FR、DDR、Modem、ISDN等

IP服务

支持TCP、UDP、IP Option、IP Unnumber

支持策略路由、Netstream、sFlow等

支持ECMP

支持UCMP

IP应用

支持Ping、Trace、ICMP、DHCP Server、DHCP Relay、DHCP Client、DHCP
Snooping、DNS client、DNS Proxy、DDNS、UDP Helper、NTP、SNTP等

IPv4路由

静态路由

动态路由协议:RIPv1/v2、OSPFv2、BGP、IS-IS

路由迭代

路由策略

组播路由协议:IGMPV1/V2/V3、PIM-DM、PIM-SM、MBGP、MSDP

IPv6

支持IPv6 ND、IPv6 PMTU、IPv6 FIB、IPv6 ACL、NAT-PT、IPv6隧道、6PE、DS-LITE

IPv6隧道技术:手工隧道、自动隧道、GRE隧道、6to4、ISATAP

静态路由

动态路由协议:RIPng、OSPFv3、IS-ISv6、BGP4+

IPv6组播协议:MLD V1/V2、PIM-DM、PIM-SM

QoS

支持LR、Port-Based Mirroring 、Port Trust Mode,Port Priority等

支持CAR(Committed Access Rate)

支持FIFO、WFQ、CBQ等

支持GTS(Generic Traffic Shaping)

支持流量分类

无线控制器(AC)

AP管理:AP接入、AP配置参数下发、AP版本升级、AP重启、AP显示

WLAN接入、WLAN用户安全、WLAN用户接入认证、WLAN漫游等;

注:MSR2600-12X-WiNet、MSR2610-13X-WiNet暂不支持

语音

支持FXS/FXO/E&M/VE1/VT1、支持R2、DSS1、Q.sig、Digital E&M等

支持G.711、G.723、G.726、G.729AB、AMR-NB、GSM-FR、iLBC、RT-Audio等

支持丰富的语音业务、语音备份、DTMF传输支持RFC2833、智能拨号路由器、FXS和FXO的1:1绑定、断电逃生、SIP
Sever本地存活、IVR等

3/4G/5G

支持扩展3/4/5G接入,支持5G NR、TDD/FDD
LTE、TD-SCDMA、CDMA2000/EVDO、WCDMA/HSPA+网络

安全特性

PORTAL、802.1x

Local认证、RBAC、Radius、Tacacs+

ASPF、ACL、FILTER、基于域防火墙、连接数限制、IPS

IKE/IPSec VPN、ADVPN、GDVPN、L2TP VPN、GRE VPN

NAT/NAPT、PKI、RSA、URPF

支持DDoS攻击防范、ARP防攻击、URL过滤

支持EAD端点准入防御功能

支持DPI深度报文识别,对业务流进行限速和过滤

国密SM1/2/3/4算法

MPLS

LDP、Static LSP

L3VPN:跨域MPLS VPN(Option1/2/3)、嵌套MPLS
VPN、分层PE(HoPE)、CE双归属、MCE、多角色主机等

L2VPN: Martini、Kompella、CCC和SVC方式

MPLS TE、RSVP TE

可靠性

支持IRF2

支持VRRP、VRRPv3

支持基于多链路的负载分担与备份

支持NQA同路由、VRRP和接口备份的联动功能,实现端到端链路的检测与备份功能

支持BFD快速链路检测的主控主备倒换

支持GR/NSR

管理与维护

支持SNMP V1/V2c/V3、TR069、SYSLOG、RMON

支持Telnet、SSHv1.5/2.0、FTP

支持EAA嵌入式自动化架构

支持命令行管理,文件系统管理, Dual Image

NQA支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public,
TCP private, SNMP等协议测试

组网应用

商业连锁企业组网

MSR3600-WiNet和MSR5600-WiNet可以做为总部HUB设备,支持高性能VPN加密能力,MSR2600-WiNet和MSR830-Winet

产品是其分支及营业网点最理想的产品,网点只需要部署1台设备就可以满足安全、无线路由器、交换等网络需求,简化网络部署和管理;并且可以通过绿洲云进行集中统一管理,集中部署和监控VPN业务,提高整个网络部署和管理效率。

商业连锁企业组网图

商业连锁企业组网图

选配信息

型号

描述

MSR2600-6-WiNet

H3C MSR2600-6-X1千兆综合业务网关(2GE WAN+4GE LAN)

MSR2600-10-X1-WiNet

H3C MSR2600-10-X1 WiNet智慧网络千兆综合业务网关(2GE WAN+8GE LAN)


SIC可选模块

RT-SIC-1EPRI-V3

1端口E1/CE1/PRI SIC模块

RT-SIC-1GEC-V2

1端口1000BASE-T(RJ45)+1端口1000BASE-X(SFP,Combo)以太网SIC模块

RT-SIC-4GSW

4端口10/100/1000BASE-T以太网二层交换电接口SIC模块

RT-SIC-2SAE

2端口增强型同/异步串口接口模块

RT-SIC-4SAE

4端口增强型同/异步串口接口模块

RT-SIC-4G-LTE-M

4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO全频段)SIC模块

RT-SIC-4G-CNDE

5G NR (NSA/SA/4G FDD/TDD LTE-A/3G WCDMA,Sub6,GNSS) SIC模块

RT-SIC-5G

5G NR (NSA/SA/4G FDD/TDD LTE-A/3G WCDMA,Sub6,GNSS) SIC模块

RT-SIC-4GSWF

4端口百/千兆以太网光 L2/L3 SIC模块

RT-SIC-2E1-F-H3

2端口非通道化E1接口SIC模块

RT-SIC-16AS-H3

16端口异步串口SIC接口模块

RT-SIC-1E1-F-V3-H3

1端口非通道化E1接口SIC模块

……
