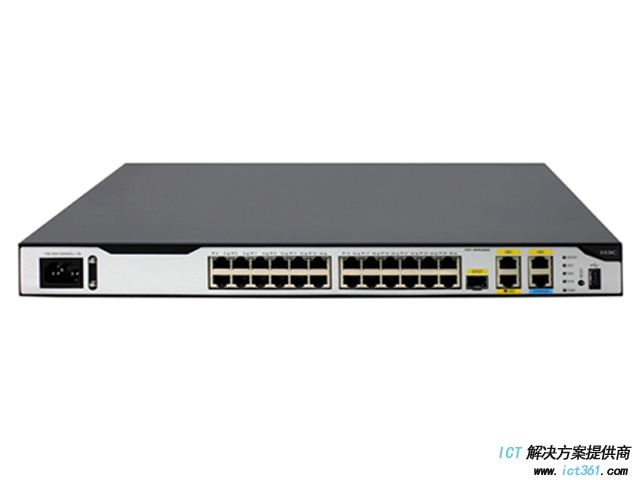

H3C MSR3600-28路由器(3GE+1SFP WAN+24GE LAN 全部支持切换成WAN口)千兆综合业务网关

H3C MSR3600-28路由器(3GE+1SFP WAN+24GE LAN 全部支持切换成WAN口)千兆综合业务网关

H3C MSR3600-28路由器(3GE+1SFP WAN+24GE LAN 全部支持切换成WAN口)千兆综合业务网关

H3C MSR 3600 路由器

随着云业务大规模的应用,广域网为支持这些应用也出现了重大变革,用户对于传统路由设备提出了新的需求,其主要体现在以下几个方面:

网络性能需求。在基本的带宽、性能和可靠性需求基础之上,更加关注网络时延、抖动等网络指标以保证业务在云广域网络中的体验

网络安全需求。伴随着无线通信接入技术的进一步发展,网络接入终端形态已由单一的PC发展为多元化的智能终端、PAD、扫描枪等丰富的终端接入形态,BYOD(Bring your own devices)日趋风行,网络安全边界被打破,客户对于网络设备的安全性提出了更高的要求

网络管理需求。客户需要更加简单、自动化的管理手段,简化网络设备和承载应用的配置、变更、管理与维护,并能对对网络设备进行自动化部署和管理,以提高效率和降低管理成本

云支撑技术需求。网络设备要具备丰富的云网络和云计算的支撑技术以满足云网络应用和计算的需要,如有关虚拟化、开放式架构平台等技术

面临这种机遇和挑战,H3C公司依靠十多年对企业网和运营商网络的深入理解以及扎实技术的积累,开发了MSR3600多业务路由器。MSR3600既可作为中小企业的出口路由器,也可以作为政府或企业的分支接入路由器,还可以作为企业网VPN、NAT、IPSec等业务网关使用,与H3C的其他网络设备一起为政务、电力、金融、税务、公安、铁路、教育等行业用户和大中型企业用户提供全方位的网络解决方案。

H3C公司是业界最早提出路由交换一体化理念并成功付诸实践的网络厂家,目前路由交换一体化设备已经在很多领域得到了普及推广应用,特别是金融、政府、教育及中小企业等行业。为进一步巩固和深化路由交换一体化设备的应用成果,H3C公司在MSR3600系列设备中增加了高性能、高密度和全千兆的路由交换一体化设备,该设备既满足用户对于路由交换一体化设备的新要求,又符合网络设备发展的趋势,有利于保护用户的投资。

MSR3600多业务路由器产品包括:MSR3610-X1、MSR3610-X1-DC、MSR3610-X1-DP、MSR3610-X1-DP-DC、MSR3600-28-SI、MSR3600-51-SI、MSR 36-10、MSR 36-20、MSR 36-40、MSR 36-60、MSR3600-28、MSR3600-51、MSR3620-DP路由器。

MSR3600系列硬件规格

属性 MSR3610-X1 MSR3610-X1-DP MSR 3610 MSR 3620 MSR 3640 MSR 3660 MSR3620-DP
IPV4转发性能 9Mpps-25Mpps
内存 2G 2G 1G 2G 2G 2G 2G
FLASH 512M 512M 256M 256M 256M 256M 512M
CF卡(外置) / / / 支持 支持 支持 /
TF卡 1,≥64G 1,≥64G / / / / 1,≥64G
硬盘 支持SATA HDD硬盘(交流款型) 支持SATA HDD硬盘(交流款型) / / / / 可内置SSD硬盘
USB2.0 1,支持3G/4G Modem扩展 1,支持3G/4G Modem扩展 2,支持3G/4G Modem扩展 2,支持3G/4G Modem扩展 2,支持3G/4G Modem扩展 2,支持3G/4G Modem扩展 1,支持3G/4G Modem扩展
CON/AUX 1 1 1 1 1 1 1
CON(Mini-USB Type AB) / / 1 1 1 1 /
固定GE口 4GE(2Combo)

+2SFP

4GE(2Combo)

+2SFP

3(1Combo) 3(1Combo) 3(2Combo) 3(2Combo) 4GE Combo

+2SFP

SIC插槽 4 4 2 4 4 4 4
DSIC / / / 2 2 2 /
HMIM插槽 / / 1 2 4 6 2
DHMIM / / / / / 1 /
VPM / / / 1 2 2 /
最大功耗 54W(AC)/66W(DC) 54W(AC)/66W(DC) 100W 125W 300W(单)/450(双) 300W(单)/450(双) 150W
冗余电源 / 内置

(AC/DC)

外置:RPS800 外置:RPS800 内置(AC/DC/POE) 内置

(AC/DC/POE)

内置

(AC/DC)

电源 AC:

100V a.c.~240V a.c.;50Hz/60Hz

DC:

-48~-60V

AC:

100V a.c.~240V a.c.;50Hz/60Hz

DC:

-48~-60V

AC:

100V a.c.~240V a.c.;50Hz/60Hz

DC:

-48~-60V

AC/POE:

100V a.c.~240V a.c.;50Hz/60Hz

DC:

-48~-60V

AC/POE:

100V a.c.~240V a.c.;50Hz/60Hz

DC:

-48~-60V

AC/POE:

100V a.c.~240V a.c.;50Hz/60Hz

DC:

-48~-60V

AC

100V a.c.~240V a.c.;50Hz/60Hz

DC:

-48~-60V

机架高度(U高) 1个机架高度(1RU) 1个机架高度(1RU) 2个机架高度(2RU) 3个机架高度(3RU) 1个机架高度(1RU)
外形尺寸

(W×D×H,mm)

440×360×43.6 440×480×44.2 440×480×88.1 440×480×130.5 440×470×44.2
环境温度 0~45℃
环境相对湿度 5~95%(不结露)
EMC FCC Part 15 (CFR 47) CLASS A

ICES-003 CLASS A

VCCI-3 CLASS A

VCCI-4 CLASS A

CISPR 22 CLASS A

EN 55022 CLASS A

AS/NZS CISPR22 CLASS A

CISPR 24

EN 55024

EN 61000-3-2

EN 61000-3-3

EN 61000-6-1

ETSI EN 300 386

EN 301 489-1

EN 301 489-17

安全 UL 60950-1

CAN/CSA C22.2 No 60950-1

IEC 60950-1

EN 60950-1/A11

AS/NZS 60950

EN 60825-1

EN 60825-2

FDA 21 CFR Subchapter J

GB 4943

属性 MSR3600-28-SI MSR3600-51-SI MSR3600-28 MSR3600-51
IPv4转发性能 1Mpps~3Mpps
内存 512M 512M 1G 1G
FLASH 256M 256M 256M 256M
USB2.0 1,支持3G/4G Modem扩展 1,支持3G/4G Modem扩展 1,支持3G/4G Modem扩展 1,支持3G/4G Modem扩展
CON/AUX 1 1 1 1
固定WAN接口 3GE+1SFP 3GE+1SFP 3GE+1SFP 3GE
固定LAN接口 24FE (均支持LAN/WAN切换) 48FE (均支持LAN/WAN切换) 24GE(均支持LAN/WAN切换) 48GE(均支持LAN/WAN切换)
SIC插槽 4 4 4 4
最大功耗 30W 54W 54W 75W
冗余电源 / / 支持1+1冗余交流电源 支持1+1冗余交流电源
电源 AC:

100V a.c.~240V a.c.;50Hz/60Hz

AC:

100V a.c.~240V a.c.;50Hz/60Hz

AC

100V a.c.~240V a.c.;50Hz/60Hz

AC:

100V a.c.~240V a.c.;50Hz/60Hz

DC:

-48~-60V

机架高度(U高) 1个机架高度(1RU)
外形尺寸

(W×D×H,mm)

440*360*43.6 440×360×44.2 440×400×44.2
环境温度 0~45℃
环境相对湿度 5~95%(不结露)
EMC FCC Part 15 (CFR 47) CLASS A

ICES-003 CLASS A

VCCI-3 CLASS A

VCCI-4 CLASS A

CISPR 22 CLASS A

EN 55022 CLASS A

AS/NZS CISPR22 CLASS A

CISPR 24

EN 55024

EN 61000-3-2

EN 61000-3-3

EN 61000-6-1

ETSI EN 300 386

EN 301 489-1

EN 301 489-17

安全 UL 60950-1

CAN/CSA C22.2 No 60950-1

IEC 60950-1

EN 60950-1/A11

AS/NZS 60950

EN 60825-1

EN 60825-2

FDA 21 CFR Subchapter J

GB 4943

属性 MSR3600-28-X1 MSR3600-28-X1-DP MSR3600-51-X1 MSR3600-51-X1-DP
IPv4转发性能 3Mpps 3Mpps 3Mpps 3Mpps
内存 1G 1G 1G 1G
FLASH 256M 256M 256M 256M
USB2.0 1,支持3/4G Modem扩展 1,支持3/4G Modem扩展 1,支持3/4G Modem扩展 1,支持3/4G Modem扩展
CON 1 1 1 1
WAN以太网接口 3GE(电)

2GE(光)

3GE(电)

2GE(光)

3GE(电)

2GE(光)

3GE(电)

2GE(光)

LAN以太网接口 24GE 24GE 48GE 48GE
SIC插槽 4 4 4 4
最大功耗 54W 54W 54W 54W
冗余电源 / 支持 / 支持
电源 AC

100V a.c.~240V a.c.;50Hz/60Hz

AC

100V a.c.~240V a.c.;50Hz/60Hz

AC

100V a.c.~240V a.c.;50Hz/60Hz

AC

100V a.c.~240V a.c.;50Hz/60Hz

机架高度(U高) 1个机架高度(1RU) 1个机架高度(1RU) 1个机架高度(1RU) 1个机架高度(1RU)
外形尺寸(W×D×H,mm) 440(W)×360(D)×44.2mm(H) 440(W)×360(D)×44.2mm(H) 440(W)×400(D)×43.6mm(H) 440(W)×400(D)×44.2mm(H)
环境温度 0~45℃
环境相对湿度 5~95%(不结露)
EMC FCC Part 15 (CFR 47) CLASS A

ICES-003 CLASS A

VCCI-3 CLASS A

VCCI-4 CLASS A

CISPR 22 CLASS A

EN 55022 CLASS A

AS/NZS CISPR22 CLASS A

CISPR 24

EN 55024

EN 61000-3-2

EN 61000-3-3

EN 61000-6-1

ETSI EN 300 386

EN 301 489-1

EN 301 489-17

安全 UL 60950-1

CAN/CSA C22.2 No 60950-1

IEC 60950-1

EN 60950-1/A11

AS/NZS 60950

EN 60825-1

EN 60825-2

FDA 21 CFR Subchapter J

GB 4943

MSR3600系列软件规格

属性 功能
二层协议 支持Ethernet,Ethernet II,VLAN(VLAN-BASED PORT VLAN,VOICE VLAN,Guest VLAN),802.3x, 802.1p,802.1Q,802.1x,STP(802.1D) ,RSTP(802.1w),MSTP(802.1s),PPP、PPPOE Client、PPPOE Server、HDLC、DDR、Modem、ISDN等
IP服务 支持单播转发/组播转发,TCP,UDP,IP Option,IP Unnumber,策略路由,Netstream,sFlow等

支持ECMP

支持UCMP

IP应用 支持Ping、Trace、ICMP,DHCP Server 、DHCP Relay、DHCP Client,DHCP Snooping,DNS client,DNS Proxy,DDNS,IP Accounting,UDP Helper,NTP 、SNTP等
IPv4路由 静态路由

动态路由协议:RIPv1/v2、OSPFv2、BGP、IS-IS

路由迭代

路由策略

ECMP(等价多路径)

组播路由协议:IGMPV1/V2/V3,PIM-DM,PIM-SM,MBGP,MSDP

IPv6 支持Ipv6 ND,Ipv6 PMTU,Ipv6 FIB,Ipv6 ACL,NAT-PT,Ipv6隧道,6PE、DS-LITE;

IPv6隧道技术:手工隧道,自动隧道,GRE隧道,6to4,ISATAP

静态路由

动态路由协议:RIPng,OSPFv3,IS-ISv6,BGP4+

IPv6组播协议:MLD V1/V2,PIM-DM,PIM-SM

QoS 支持LR、Port-Based Mirroring 、Port Trust Mode,Port Priority等

支持CAR(Committed Access Rate)

支持FIFO、WFQ、CBQ等

支持GTS(Generic Traffic Shaping)

支持流量分类,分层QOS

语音 支持FXS/FXO/E&M/E1/T1,支持R2,DSS1,Q.sig,Digital E&M等

支持G.711、G.723、G.726、G.729AB、AMR-NB、GSM-FR、iLBC、RT-Audio等

支持丰富的语音业务、语音备份,DTMF传输支持RFC2833, 智能拨号路由器,FXS和FXO的1:1绑定,断电逃生,SIP Sever本地存活,IVR等

3/4G 支持3G和4G LTE插卡,支持TDD/FDD LTE网络,支持TD-SCDMA、CDMA2000/EVDO、WCDMA/HSPA+网络;

支持USB 3/4G Modem;

安全特性 PPPOE Client&Server,PORTAL,802.1x

Local认证,RBAC、Radius,Tacacs

ASPF,ACL,FILTER、连接数限制,广播风暴抑制

IKE,IPSec

ADVPN

L2TP,NAT/NAPT,PKI,RSA,SSH v1.5/2.0, URPF,GRE

支持ARP防攻击

支持EAD端点准入防御功能

EVI

MPLS 协议:LDP、Static LSP

L3VPN:跨域MPLS VPN(Option1/2/3)、嵌套MPLS VPN、分层PE(HoPE)、CE双归属、MCE、多角色主机等

L2VPN: Martini、Kompella、CCC和SVC方式

MPLS TE、RSVP TE

可靠性 支持VRRP、VRRPv3

支持基于带宽的负载分担与备份

支持基于用户(IP地址)的负载分担与备份

支持NQA同路由、VRRP和接口备份的联动功能,实现端到端链路的检测与备份功能

管理与维护 支持SNMP V1/V2c/V3,MIB,SYSLOG,RMON

支持BiMS远程管理方案,支持U盘开局

支持命令行管理,文件系统管理, Dual Image

NQA(网络质量检测)支持支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP等协议测试

支持console口登录,支持telnet(VTY)登录,支持SSH登录,支持FTP登录
