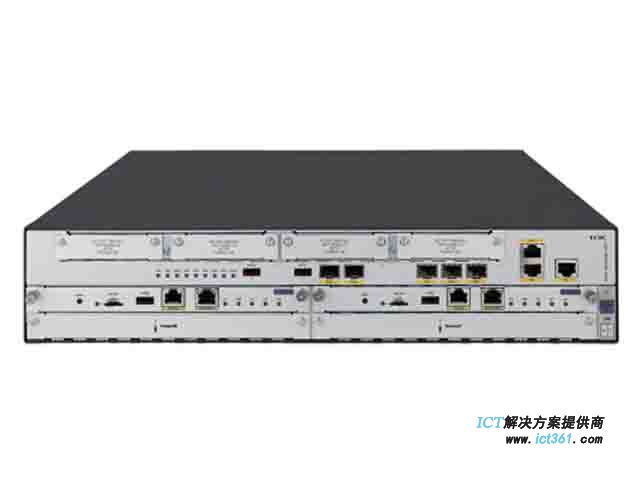

华三MSR5610-WiNet路由器 WiNet智慧网络路由器主机(3GE Combo+2SFP+,支持双主控/双电源,2U)

华三MSR5610-WiNet路由器 WiNet智慧网络路由器主机(3GE Combo+2SFP+,支持双主控/双电源,2U)

华三MSR5610-WiNet路由器 WiNet智慧网络路由器主机(3GE Combo+2SFP+,支持双主控/双电源,2U)

H3C MSR5600-WiNet路由器

随着云业务大规模的应用,广域网为支持这些应用也出现了重大变革,用户对于传统路由设备提出了新的需求,其主要体现在以下几个方面:

 网络性能需求。在基本的带宽、性能和可靠性需求基础之上,更加关注网络时延、抖动等网络指标以保证业务在云广域网络中的体验

 网络安全需求。伴随着无线通信接入技术的进一步发展,网络接入终端形态已由单一的PC发展为多元化的智能终端、PAD、扫描枪等丰富的终端接入形态,BYOD(Bring your own devices)日趋风行,网络安全边界被打破,客户对于网络设备的安全性提出了更高的要求

 网络管理需求。客户需要更加简单、自动化的管理手段,简化网络设备和承载应用的配置、变更、管理与维护,并能对对网络设备进行自动化部署和管理,以提高效率和降低管理成本

 云支撑技术需求。网络设备要具备丰富的云网络和云计算的支撑技术以满足云网络应用和计算的需要,如有关虚拟化、开放式架构平台等技术

面临这种机遇和挑战,H3C公司依靠十多年对企业网和运营商网络的深入理解以及扎实技术的积累,开发了新MSR多业务路由器。该系列新产品的推出将继续保持H3C公司一贯的高品质,高性价比的优势,确保用户在激烈的竞争环境下保持网络业务的领先优势。

其中MSR5600-WiNet系列路由器采用了业界最新的高性能多核处理器和H3C公司先进的软硬件设计技术,提供超强的业务转发能力和极佳的网络体验效果。该设备在系统架构方面的优势主要体现在以下几个方面:

 采用业界先进的网络通信处理器,结合H3C公司先进的软硬件设计架构,提供卓越的业务并发处理能力。

 业界领先的H3C智能流量调度和精细化的业务控制技术,为客户带来极佳的网络体验。

 零配置部署,支持U盘等多种开局方式,简化网络部署复杂度,降低实施成本。

 设备内嵌智能网管平台,实现局域网内的设备和用户的管理。

 丰富的VPN互联技术,支持国密办加密算法,提供各种应用场景下的云网络VPN接入,畅享云网络服务。

MSR 5600-WiNet路由器产品包括:MSR5610-WiNet款型。

产品规格:

MSR5600系列硬件规格

属性

MSR5610-WiNet

转发性能

16Mpps

建议带机量

800-1000

NAT并发连接数

100万

USB2.0

2,支持3/4G Modem扩展

固定GE接口

3GE(Combo)+ 2SFP+

CON/AUX

1

CON(Mini-USB Type AB)

/

SIC槽位

4

HMIM插槽

1

DHMIM

/

VPM

/

最大功耗

300W

冗余电源

内置双电源

电源

AC:100V a.c.~240V a.c.;50Hz/60Hz

DC: -48~-60V

机架高度(U高)

2个机架高度(2RU)

外形尺寸(W×D×H,mm)

440(mm)*480(mm)*88.1mm

环境温度

0~45℃

环境相对湿度

5~95%(不结露)

EMC

FCC Part 15 (CFR 47) CLASS A

ICES-003 CLASS A

VCCI-3 CLASS A

VCCI-4 CLASS A

CISPR 22 CLASS A

EN 55022 CLASS A

AS/NZS CISPR22 CLASS A

CISPR 24

EN 55024

EN 61000-3-2

EN 61000-3-3

EN 61000-6-1

ETSI EN 300 386

EN 301 489-1

EN 301 489-17

安全

UL 60950-1

CAN/CSA C22.2 No 60950-1

IEC 60950-1

EN 60950-1/A11

AS/NZS 60950

EN 60825-1

EN 60825-2

FDA 21 CFR Subchapter J

GB 4943

MSR5600系列软件规格

属性

功能

二层协议

支持Ethernet,Ethernet II,VLAN(VLAN-BASED PORT VLAN),VOICE
VLAN,Guest VLAN),802.3x, 802.1p,802.1Q,802.1x,STP(802.1D)
,RSTP(802.1w),MSTP(802.1s),PPP、PPPoE Client、PPPoE Server等

IP服务

支持单播转发/组播转发,TCP,UDP,IP Option,IP Unnumber,策略路由,Netstream,sFlow等

支持ECMP

支持UCMP

IP应用

支持Ping、Trace、ICMP,DHCP Server 、DHCP Relay、DHCP Client,DHCP
Snooping,DNS client,DNS Proxy,DDNS,IP Accounting,UDP Helper,NTP
、SNTP等

IPv4路由

静态路由

动态路由协议:RIPv1/v2、OSPFv2、BGP、IS-IS

路由迭代

路由策略

ECMP(等价多路径)

组播路由协议:IGMPV1/V2/V3,PIM-DM,PIM-SM,MBGP,MSDP

IPv6

支持Ipv6 ND,Ipv6 PMTU,Ipv6 FIB,Ipv6 ACL,NAT-PT,Ipv6隧道,6PE、DS-LITE;

IPv6隧道技术:手工隧道,自动隧道,GRE隧道,6to4,ISATAP

静态路由

动态路由协议:RIPng,OSPFv3,IS-ISv6,BGP4+

IPv6组播协议:MLD V1/V2,PIM-DM,PIM-SM

QoS

支持LR、Port-Based Mirroring 、Port Trust Mode,Port Priority等

支持CAR(Committed Access Rate)

支持FIFO、WFQ、CBQ等

支持GTS(Generic Traffic Shaping)

支持流量分类

语音

支持FXS/FXO/E&M/E1/T1,支持R2,DSS1,Q.sig,Digital E&M等

支持G.711、G.723、G.726、G.729AB等

支持丰富的语音业务、语音备份,DTMF传输支持RFC2833, 智能拨号路由器,FXS和FXO的1:1绑定,断电逃生,SIP
Sever本地存活,IVR等

3/4G

支持3G和4G LTE插卡,支持TDD/FDD
LTE网络,支持TD-SCDMA、CDMA2000/EVDO、WCDMA/HSPA+网络;

支持USB 3/4G LTE Modem;

安全特性

PPPoE Client&Server,PORTAL,802.1x

Local认证,RBAC、Radius,Tacacs

ASPF,ACL,FILTER、连接数限制

IKE,IPSec

ADVPN

L2TP,NAT/NAPT,PKI,RSA,SSH v1.5/2.0,URPF,GRE

支持ARP防攻击

支持EAD端点准入防御功能

支持VxLAN等数据中心特性

MPLS

协议:LDP、Static LSP

L3VPN:跨域MPLS VPN(Option1/2/3)、嵌套MPLS
VPN、分层PE(HoPE)、CE双归属、MCE、多角色主机等

L2VPN: Martini、Kompella、CCC和SVC方式

MPLS TE、RSVP TE

可靠性

支持IRF2

支持VRRP、VRRPv3

支持基于多链路的负载分担与备份

支持NQA同路由、VRRP和接口备份的联动功能,实现端到端链路的检测与备份功能

支持BFD快速链路检测的主控主备倒换

管理与维护

支持SNMP V1/V2c/V3,MIB,SYSLOG,RMON

支持BiMS远程管理方案,支持U盘开局

支持命令行管理,文件系统管理, Dual Image

支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP
private, SNMP等协议测试

支持console口登录,支持telnet(VTY)登录,支持SSH登录,支持FTP登录

选配信息:

型号

描述

RT-MSR5610-WiNet

H3C MSR5610 WiNet智慧网络路由器主机(3GE Combo+2SFP+,支持双主控/双电源,2U)

RT-MPU-60-Winet

H3C MSR5610 Winet MPU-60主控模块

AC-PSR300-12A2

H3C MSR 300W AC 电源模块

DC-PSR300-12D2

H3C MSR 300W DC 电源模块


HMIM模块

RT-HMIM-2GEE

2端口1000M以太网电接口模块(RJ45)

RT-HMIM-4GEE

4端口1000M以太网电接口模块(RJ45)

RT-HMIM-8GEE

8端口1000M以太网电接口模块(RJ45)

RT-HMIM-2GEF

2端口千兆以太网光接口HMIM模块

RT-HMIM-4GEF

4端口千兆以太网光接口HMIM模块

RT-HMIM-8GEF

8端口千兆以太网光接口HMIM模块

RT-HMIM-8GSW

6端口10/100/1000BASE-T(RJ45)+2端口100BASE-FX/1000BASE-X(SFP,Combo)以太网二层交换HMIM模块

RT-HMIM-8GSWF

8端口百/千兆以太网(4光 + 4光/电 Combo) L2/L3 HMIM模块

RT-HMIM-2E1T1-F

2端口非通道化E1/T1 HMIM接口模块

RT-HMIM-4E1T1-F

4端口非通道化E1/T1 HMIM接口模块

RT-HMIM-8E1T1-F

8端口非通道化E1/T1 HMIM接口模块

RT-HMIM-4SAE

4路增强型同/异步接口模块

RT-HMIM-8SAE

8路增强型同/异步接口模块

RT-HMIM-8ASE

8端口异步串口接口板(RJ45)

RT-HMIM-16ASE

16端口异步串口接口板(RJ45)

RT-HMIM-1POS

1端口POS接口模块

RT-HMIM-2VE1

2路E1语音HMIM接口模块

RT-HMIM-4FXS

4端口FXS语音HMIM接口模块

RT-HMIM-4FXO

4端口FXO语音HMIM接口模块

RT-HMIM-4EM

4路语音处理板E&M中继接口模块

RT-HMIM-8EM

8路语音处理板E&M中继接口模块

RT-HMIM-1CPOS

1端口OC-3/STM-1 CPOS HMIM模块

RT-HMIM-2CPOS

2端口OC-3/STM-1 CPOS HMIM模块

……
