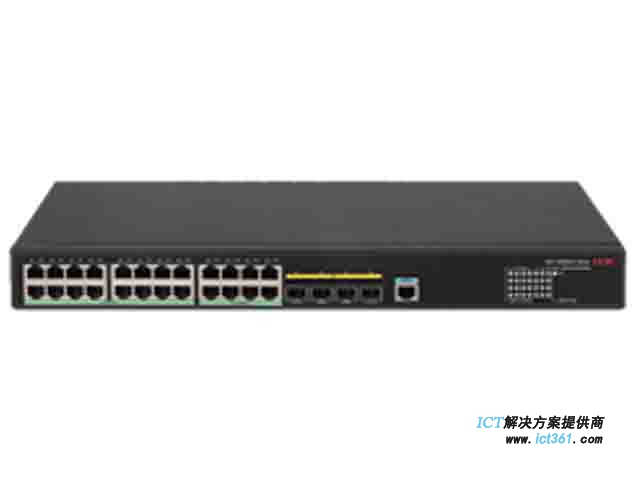

H3C S3600V3-EI系列交换机
产品彩页
H3C S3600V3-EI系列交换机是H3C公司基于全新软硬件平台设计和开发的新一代百兆以太网交换机，在硬件端口形态上，对比传统的百兆交换机，S3600V3-EI系列交换机提供更多的千兆接口，可实现客户的带宽平滑升级。在满足高性能接入的基础上，提供更全面的安全接入策略和更强的网络管理维护易用性，是理想的安全易用接入层交换机。
产品规格
H3C S3600V3-EI系列以太网交换机规格特性
|
项目 |
|
|
|
|
交换容量 |
216Gbps |
||
|
包转发率 |
20.4Mpps |
37.8Mpps |
21.6Mpps |
|
外形尺寸(mm) 宽×深×高 |
440×160×43.6 |
440×260×43.6 |
440×260×43.6 |
|
业务端口 |
16个10/100Base-T以太网端口，8个10/100/1000Base-T以太网口，4个100/1000Base-X |
32个10/100Base-T以太网端口，16个10/100/1000Base-T以太网口，6个100/1000Base-X |
S3600V3-36F-EI：24个100Base-FX |
|
重量 |
≤2.2Kg |
≤4.0Kg |
≤3.5Kg |
|
功耗 |
MIN：17W MAX：26W |
MIN：23W MAX：34W |
MIN：27W MAX：45W |
|
输入电压 |
AC： 额定电压范围：100～240V AC.；50/60Hz |
||
|
工作环境温度 |
-5℃～45℃ |
||
|
工作环境相对湿度（非凝露） |
5%～95% |
||
|
功能特性 |
特性描述 |
|
端口 |
支持IEEE 802.3x流控（全双工） 支持基于端口速率百分比的广播风暴抑制 支持基于pps的广播风暴抑制 |
|
端口汇聚 |
支持LACP 支持手工聚合 |
|
MAC地址 |
支持黑洞MAC 支持设置端口MAC学习最大个数 |
|
VLAN |
支持基于端口的VLAN (4K个) 支持基于协议的VLAN 支持基于MAC的VLAN 支持Voice VLAN 支持Super VLAN 支持PVLAN 支持MVRP 支持VLAN VPN (QinQ)，灵活QinQ |
|
堆叠 |
支持IRF2智能弹性架构 支持分布式设备管理，分布式链路聚合 支持分布式弹性路由（EI 系列） 支持通过标准以太网接口等方式进行堆叠 支持本地堆叠和远程堆叠 |
|
DHCP |
支持DHCP Client/ DHCP Relay/ DHCP Snooping 支持DHCP Server |
|
IP路由 |
支持静态路由、RIPv1/v2、RIPng 支持OSPFv1/v2，OSPFv3 支持IS-IS，IS-ISv6 支持BGP，BGP4+ for IPv6 支持策略路由，ECMP 支持VRRP/VRRPv3 |
|
MCE |
支持MCE（Multi-CE） |
|
组播 |
支持IGMP Snooping v1/v2/v3，MLD Snooping v1/v2 支持组播VLAN 支持IGMP V1/V2/V3、MLD v1/v2、PIM-SM、PIM-DM、PIM-SSM 、MSDP |
|
可靠性 |
支持STP/RSTP/MSTP协议 支持Smart Link 支持Smart Link 多实例 支持BFD 支持RRPP |
|
IPV6 |
支持ND(Neighbor Discovery) 支持ND snooping，ND proxy，ND detection 支持PMTU 支持IPv6 Ping，IPv6 Tracert，IPv6 Telnet，IPv6 TFTP 支持手动配置Tunnel |
|
镜像 |
支持N:4端口镜像 支持流镜像 RSPAN （Remote Switched Port Analyzer，远程交换端口分析） |
|
QoS/ACL |
支持L2~L4包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、端口、协议类型、VLAN等 支持基于源IPv6地址，目的IPv6地址，TCP/UDP端口号，协议类型等ACL 支持基于时间段的ACL 支持入方向和出方向的双向ACL策略 支持基于VLAN下发ACL 支持对端口接收报文的速率和发送报文的速率进行限制 支持报文的802.1p和DSCP优先级重新标记 支持报文重定向 支持CAR功能 支持8个端口输出队列 支持灵活的队列调度算法,可以同时基于端口和队列进行设置，支持SP、WRR、SP+WRR等模式 |
|
安全特性 |
用户分级管理和口令保护 支持IEEE 802.1X认证/集中式MAC地址认证 支持二层 Portal认证/triple认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址与端口、IP的绑定 支持SSH2.0 支持防止DoS攻击功能 支持ARP入侵检测功能 支持端口隔离 支持MAC地址黑洞 |
|
管理与维护 |
支持XModem/FTP/TFTP加载升级 支持命令行接口（CLI）、Telnet、Console口进行配置 支持SNMPV1/V2/V3、WEB网管 支持RMON 1，2，3，9组MIB 支持IMC智能管理中心 支持系统日志、分级告警、调试信息输出 支持PING、Tracert 支持上电POST、风扇堵转、设备过热等情况的检测与告警 支持VCT（Virtual Cable Test）电缆检测功能 支持DLDP（Device Link Detection Protocol，设备连接检测协议） 支持端口环回检测 支持IPv6 host功能族，实现IPv6管理 |
选配信息
H3C S3600V3-EI系列以太网交换机主机选购一览表:
|
描述 |
数量 |
备注 |
|
S3600V3-28TP-EI主机 |
1 |
可选 |
|
S3600V3-54TP-EI主机 |
1 |
可选 |
|
S3600V3-36F-EI主机 |
1 |
可选 |
H3C S3600V3-EI交换机支持的千兆光模块
|
光模块/线缆名称 |
中心波长 |
接口连接器类型 |
接口线缆规格 |
最大传输距离 |
|
|
SFP-GE-T |
- |
RJ-45 |
双绞线 |
100m |
|
|
SFP-GE-T-D |
- |
RJ-45 |
双绞线 |
100m |
|
|
SFP-GE-SX-MM850-A |
850nm |
LC |
50/125µm多模光纤 |
550m |
|
|
500m |
|||||
|
62.5/125µm多模光纤 |
275m |
||||
|
220m |
|||||
|
SFP-GE-SX-MM850-D |
850nm |
LC |
50/125µm多模光纤 |
550m |
|
|
500m |
|||||
|
62.5/125µm多模光纤 |
275m |
||||
|
220m |
|||||
|
SFP-GE-SX-MM850-S |
850nm |
LC |
50/125µm多模光纤 |
550m |
|
|
500m |
|||||
|
62.5/125µm多模光纤 |
275m |
||||
|
220m |
|||||
|
SFP-GE-LX-SM1310-A |
1310nm |
LC |
9/125µm单模光纤 |
10km |
|
|
50/125µm多模光纤 |
550m |
||||
|
62.5/125µm多模光纤 |
550m |
||||
|
SFP-GE-LX-SM1310-D |
1310nm |
LC |
9/125µm单模光纤 |
10km |
|
|
SFP-GE-LX-SM1310-S |
1310nm |
LC |
9/125µm单模光纤 |
10km |
|
|
SFP-GE-LH40-SM1310 |
1310nm |
LC |
9/125µm单模光纤 |
40km |
|
|
SFP-GE-LH40-SM1310-D |
1310nm |
LC |
9/125µm单模光纤 |
40km |
|
|
SFP-GE-LH40-SM1550 |
1550nm |
LC |
9/125µm单模光纤 |
40km |
|
|
SFP-GE-LH80-SM1550 |
1550nm |
LC |
9/125µm单模光纤 |
80km |
|
|
SFP-GE-LH80-SM1550-D |
1550nm |
LC |
9/125µm单模光纤 |
80km |
|
|
SFP-GE-LH100-SM1550 |
1550nm |
LC |
9/125µm单模光纤 |
100km |
|
|
SFP-GE-LX-SM1310-BIDI |
需要注意的是：这两个型号的模块需成对使用 |
TX：1310 nm RX：1490 nm |
LC |
9/125µm单模光纤 |
10km |
|
SFP-GE-LX-SM1490-BIDI |
TX：1490 nm RX：1310 nm |
||||
|
SFP-GE-LH40-SM1310-BIDI |
需要注意的是：这两个型号的模块需成对使用 |
TX：1310 nm RX：1550 nm |
LC |
9/125µm单模光纤 |
40km |
|
SFP-GE-LH40-SM1550-BIDI |
TX：1550 nm RX：1310 nm |
||||
|
SFP-GE-LH70-SM1490-BIDI |
需要注意的是：这两个型号的模块需成对使用 |
TX：1490 nm RX：1550 nm |
LC |
9/125µm单模光纤 |
70km |
|
SFP-GE-LH70-SM1550-BIDI |
TX：1550 nm RX：1490 nm |
||||
|
SFP-STACK-Kit |
- |
- |
SFP线缆 |
1.5m |
|
H3C S3600V3-EI交换机支持的百兆光模块
|
光模块名称 |
中心波长 |
接口连接器类型 |
接口线缆规格 |
最大传输距离 |
|
|
SFP-FE-SX-MM1310-A |
1310nm |
LC |
50/125µm多模光纤 |
2km |
|
|
62.5/125µm多模光纤 |
|||||
|
SFP-FE-LX-SM1310-A |
1310nm |
LC |
9/125µm单模光纤 |
15km |
|
|
SFP-FE-LX-SM1310-D |
1310nm |
LC |
9/125µm单模光纤 |
15km |
|
|
SFP-FE-LH40-SM1310 |
1310nm |
LC |
9/125µm单模光纤 |
40km |
|
|
SFP-FE-LH80-SM1550 |
1550nm |
LC |
9/125µm单模光纤 |
80km |
|
|
SFP-FE-LX-SM1310-BIDI |
需要注意的是：这两个型号的模块需成对使用 |
TX:1310nm RX:1550nm |
LC |
9/125µm单模光纤 |
15km |
|
SFP-FE-LX-SM1550-BIDI |
TX:1550nm RX:1310nm |
||||
