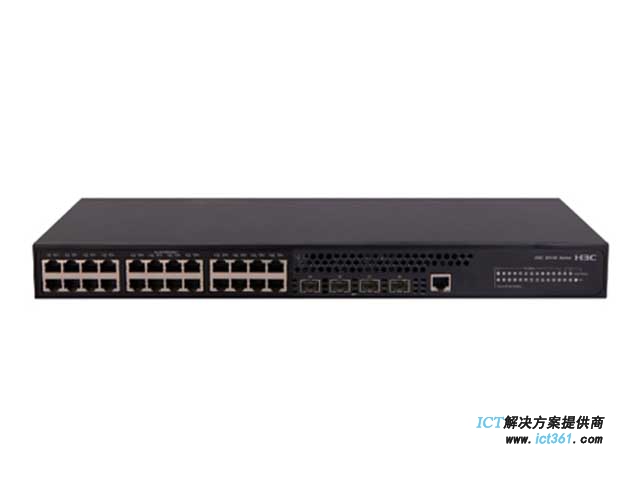

H3C S5120V2-28P-LI交换机 LS-5120V2-28P-LI(L2以太网交换机主机,支持24个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口,支持AC)

H3C S5120V2-28P-LI交换机 L2以太网交换机主机,支持24个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口,支持AC

H3C S5120V2-28P-LI交换机 L2以太网交换机主机,支持24个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口,支持AC

H3C S5120V2-LI系列全千兆网管接入交换机

H3C S5120V2-LI交换机是新华三技术有限公司(以下简称H3C公司)自主开发的二层千兆以太网交换机产品,是为要求具备高性能、高端口密度且易于安装的网络环境而设计的第二代智能型可网管交换机

H3C S5120V2-LI系列以太网交换机提供10/100/1000Base-T自适应以太网端口或SFP光口。在企业网中,可以作为接入设备提供千兆到桌面应用;在城域网或者行业用户中,向下可以提供千兆接入最终用户或汇接低端交换机,向上可以通过千兆光纤或者链路聚合汇聚到大容量的L3交换机

H3C S5120V2-LI系列以太网交换机支持创新的IRF(Intelligent ReEIlient Framework,智能弹性架构)技术,用户可以将最多9台S5120V2-LI交换机连接,形成一个逻辑上的独立实体,从而构建具备高可靠性、易扩展性和易管理性的新型智能网络。

H3C S5120V2-LI系列以太网交换机包含如下型号:

 S5120V2-10P-LI:8 *10/100/1000TX+ 2*SFP

 S5120V2-20P-LI:16*10/100/1000TX+ 4*SFP

 S5120V2-28P-LI:24 *10/100/1000TX+ 4*SFP

 S5120V2-52P-LI:48*10/100/1000TX+ 4*SFP

 S5120V2-10P-PWR-LI:8 *10/100/1000TX+ 2*SFP

 S5120V2-28P-PWR-LI:24 *10/100/1000TX+ 4*SFP

 S5120V2-28P-HPWR-LI:24*10/100/1000 BASE-T + 4*SFP +4*10/100/1000 BASE-T COMBO

 S5120V2-52P-PWR-LI:48*10/100/1000TX+ 4*SFP

支持特性

S5120V2-10P-LI

S5120V2-20P-LI

S5120V2-28P-LI

S5120V2-52P-LI

S5120V2-10P-PWR-LI

S5120V2-28P-PWR-LI

S5120V2-28P-HPWR-LI

S5120V2-52P-PWR-LI

交换容量

(全双工)

336Gbps/3.36Tbps

包转发率(整机)

S5120V2-10P-LI/ S5120V2-10P-PWR-LI:25Mpps/80Mpps

S5120V2-20P-LI:30Mpps/87Mpps

S5120V2-28P-LI/ S5120V2-28P-PWR-LI/
S5120V2-28P-HPWR-LI:51Mpps/108Mpps

S5120V2-52P-LI/ S5120V2-52P-PWR-LI:87Mpps/144Mpps

外形尺寸(宽×深×高)(单位:mm)

266×161 ×43.6(mm3)

330×230 ×43.6(mm3)

440×160×43.6 mm

440×230×43.6 mm

330×230 ×43.6(mm3)

440×260 ×43.6(mm3)

440×260 ×43.6(mm3)

440×400 ×43.6(mm3)

重量

≤1.5kg

≤2kg

<2.5kg

<3.5kg

≤3kg

≤4kg

≤ 4.5kg

≤6kg

管理端口

1个Console口

业务端口描述

8 *10/100/1000TX+ 2*SFP

16*10/100/1000TX+ 4*SFP

24 *10/100/1000TX+ 4*SFP

48*10/100/1000TX+ 4*SFP

8 *10/100/1000TX+ 2*SFP

24 *10/100/1000TX+ 4*SFP

24*10/100/1000 BASE-T + 4*SFP +4*10/100/1000 BASE-T COMBO

48*10/100/1000TX+ 4*SFP

输入电压

AC:额定电压范围:100V~240V A.C,50/60Hz

AC:额定电压范围:100V~240V A.C,50/60Hz

DC:输入额定电压范围 -48V~-60V DC

整机功耗

MIN:
AC: 7W
MAX:
AC: 12W

MIN:
AC: 9W
MAX:
AC: 19W

MIN:
AC:9W
MAX:
AC:23W

MIN:
AC:18W
MAX:
AC:41W

MIN:
AC: 13W
MAX:
AC: 153W(PoE为125W)

MIN:
AC: 19W
MAX:
AC: 240W(PoE为190W)

MIN:
AC: 23W
DC:16W
MAX:
AC: 446W(PoE为370W
DC:790W(PoE为740W)

MIN:
AC: 36W
DC:26W
MAX:
AC: 467W(PoE为370W)
DC:807W(PoE为740W)

工作环境温度

0℃~45℃

0℃~45℃

0℃~45℃

0℃~45℃

0℃~45℃

0℃~45℃

0℃~45℃

0℃~45℃

工作环境相对湿度(非凝露)

10%~95%

10%~95%

10%~95%

10%~95%

10%~95%

10%~95%

10%~95%

10%~95%

链路聚合

支持GE端口聚合

支持静态聚合

支持动态聚合

支持跨设备聚合

堆叠

IRF2

流量控制

支持802.3x流控及半双工背压流控

Jumbo Frame

支持

MAC地址表

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

VLAN

支持基于端口的VLAN

支持QinQ

支持Voice VLAN

支持协议VLAN

支持MAC VLAN

ARP

支持ARP Detection功能

支持ARP限速

ND

支持ND

VLAN

虚接口

支持

DHCP

支持DHCP Client

支持DHCP Snooping

支持 DHCP Relay

支持DHCP Server

支持DHCP Option82

DNS

支持静态域名解析

支持动态域名解析客户端

支持IPv4和IPv6地址

路由协议

支持IPv4/IPv6静态路由

支持RIP/RIPng,OSPFV1/V2/V3

广播/多播/单播风暴抑制

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

Smart Link

支持

二层环网协议

支持STP/RSTP/MSTP协议

支持STP Root Protection

支持RRPP

QoS/ACL

支持包过滤功能

支持SP/WRR/SP+WRR队列调度

支持双向ACL

支持基于端口的限速

支持基于流的重定向

镜像

支持端口镜像

支持流镜像

安全特性

支持用户分级管理和口令保护

支持SSH2.0

支持端口隔离

支持 802.1X

支持端口安全

支持MAC地址认证

支持IP Source Guard

支持HTTPs

支持EAD

加载与升级

支持FTP(File Transfer Protocol)加载升级

支持TFTP(Trivial File Transfer Protocol)加载升级

管理

支持命令行接口(CLI)配置

支持Telnet远程配置

支持通过Console口配置

支持SNMP(EImple Network Management Protocol)

支持RMON(Remote Monitoring)告警、事件、历史记录

支持iMC网管系统

支持WEB网管

支持系统日志

支持分级告警

支持IRF

支持NTP

维护

支持调试信息输出

支持Ping、Tracert

支持Telnet远程维护

支持NQA

支持DLDP

支持虚拟电缆检测(Virtual Cable Test)
