H3C S5150-EI系列多速率高性能以太网交换机

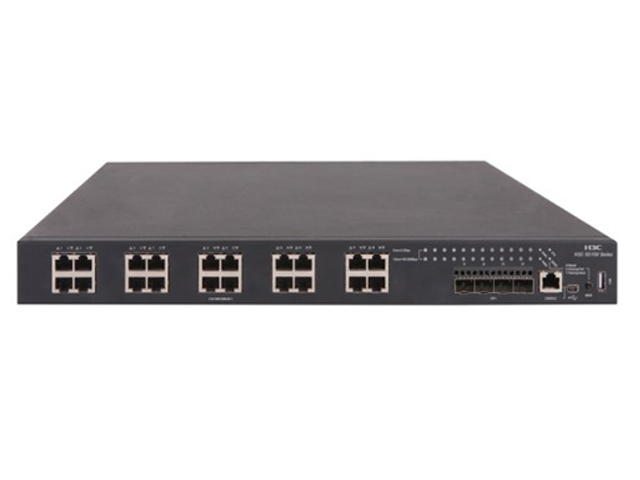

S5150-24S-PWR-EI:20个100M/1000M/2.5GBase-T自适应以太网端口,4个万兆SFP+口;两个电源模块槽位

S5150-24S-PWR-EI:20个100M/1000M/2.5GBase-T自适应以太网端口,4个万兆SFP+口;两个电源模块槽位

H3C S5150-EI系列多速率高性能以太网交换机

H3C S5150EI系列交换机是杭州华三通信技术有限公司(以下简称H3C公司)自主开发的二层万兆以太网交换机产品,是为要求低成本、低密度L2+万兆小汇聚,以及支持2.5G 的POE交换机,配合我司802.11AC AP的部署,且易于安装的网络环境而设计的智能型可网管交换机

S5150EI系列以太网交换机提供100/1000/2.5GBase-T自适应以太网端口或10GE SFP+光口、10GBaseT电口。在企业网中,可以作为L2+万兆小汇聚;在城域网或者行业用户中,向下可以提供2.5G PoE接入或汇聚万兆上行接入交换机,向上可以通过万兆光纤或者链路聚合汇聚到大容量的L3交换机

H3C S5150-EI系列以太网交换机目前包含如下型号:

 S5150-24S-PWR-EI:20个100M/1000M/2.5GBase-T自适应以太网端口,4个万兆SFP+口;两个电源模块槽位

 S5150X-16S-EI:16个万兆SFP+口;两个电源模块槽位

 S5150X-16ST-EI:12个100M/1000M/10GBase-T自适应以太网端口,4个万兆SFP+口;固化电源

多速率

H3C S5150-EI系列以太网交换机端口形态丰富,提供100/1000/2.5GBase-T自适应以太网端口或10GE SFP+光口、10GBaseT电口等端口类型,既能满足企业网一般的组网需求,也能完美适配我司WAVE2标准的无线AP。

IRF2(第二代智能弹性架构)

H3C S5150-EI系列交换机支持IRF2(第二代智能弹性架构)技术,就是把多台物理设备互相连接起来,使其虚拟为一台逻辑设备,也就是说,用户可以将这多台设备看成一台单一设备进行管理和使用。IRF可以为用户带来以下好处:

 简化管理 IRF架构形成之后,可以连接到任何一台设备的任何一个端口就以登录统一的逻辑设备,通过对单台设备的配置达到管理整个智能弹性系统以及系统内所有成员设备的效果,而不用物理连接到每台成员设备上分别对它们进行配置和管理。

 简化业务 IRF形成的逻辑设备中运行的各种控制协议也是作为单一设备统一运行的,例如路由协议会作为单一设备统一计算,而随着跨设备链路聚合技术的应用,可以替代原有的生成树协议,这样就可以省去了设备间大量协议报文的交互,简化了网络运行,缩短了网络动荡时的收敛时间。

 弹性扩展 可以按照用户需求实现弹性扩展,保证用户投资。并且新增的设备加入或离开IRF架构时可以实现“热插拔”,不影响其他设备的正常运行。

 高可靠 IRF的高可靠性体现在链路,设备和协议三个方面。成员设备之间物理端口支持聚合功能,IRF系统和上、下层设备之间的物理连接也支持聚合功能,这样通过多链路备份提高了链路的可靠性;IRF系统由多台成员设备组成,一旦Master设备故障,系统会迅速自动选举新的Master,以保证通过系统的业务不中断,从而实现了设备级的1:N备份;IRF系统会有实时的协议热备份功能负责将协议的配置信息备份到其他所有成员设备,从而实现1:N的协议可靠性。

 高性能 对于高端交换机来说,性能和端口密度的提升会受到硬件结构的限制。而IRF系统的性能和端口密度是IRF内部所有设备性能和端口数量的总和。因此,IRF技术能够轻易的将设备的交换能力、用户端口的密度扩大数倍,从而大幅度提高了设备的性能。

多重可靠性保护

S5150-EI系列交换机具备设备级和链路级的多重可靠性保护。

S5150-EI系列交换机,支持可插拔交、直双电源模块设计,可以根据实际环境的需要灵活配置交流或直流电源模块,此外整机还支持电源和风扇的故障检测及告警,可以根据温度的变化自动调节风扇的转速,这些设计使设备具备了更高的可靠性。

除了设备级可靠性以外,该产品还支持丰富的链路级可靠性技术,包括LACP/STP/RSTP/MSTP/Smart Link快速环网保护机制等保护协议,支持IRF2智能弹性架构,支持1:N冗余备份,支持环形堆叠,支持跨设备的链路聚合,极大提高网络可靠性,当网络上承载多业务、大流量的时候也不影响网络的收敛时间,保证业务的正常开展

丰富的QoS策略

H3C S5150-EI系列交换机支持支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。提供灵活的对列调度算法,可以同时基于端口和队列进行设置,支持SP(Strict Priority)、WRR(Weighted Round Robin)、SP+WRR、WFQ、WDRR五种模式。支持CAR(Committed Access Rate)功能,粒度最小达8Kbps。支持出、入两个方向的端口镜像,用于对指定端口上的报文进行监控,将端口上的数据包复制到监控端口,以进行网络检测和故障排除。

出色的管理性

H3C S5150-EI系列交换机支持丰富的管理接口,例如Console口、mini usb口,支持SNMPv1/v2/v3(Simple Network Management Protocol),可支持Open View等通用网管平台以及iMC智能管理中心。支持CLI命令行,Web网管,TELNET,使设备管理更方便,并且支持SSH2.0等加密方式,使得管理更加安全。

PoE++

H3C S5150-EI系列交换机除了支持802.3af/802.3at增强的以太网供电功能,还支持PoE++功能,单端口最大可实现60W的PoE输出,可以为802.11n的无线接入点,可视IP电话,大功率的监控摄像头以及更多的终端设备提供以太网供电能力,同时支持多种类型的PoE供电电源模块,实现灵活PoE输出能力

支持特性

S5150-24S-PWR-EI

S5150X-16S-EI

S5150X-16ST-EI

交换容量

480Gbps

包转发率

135Mpps

240Mpps

240Mpps

外形尺寸(宽×深×高)(单位:mm)

440×460×43.6

440×360×43.6

440×260×43.6

重量

≤10kg

≤10kg

≤8kg

管理网口

0

1

1

管理串口

1个Console口
1个mini USB口
1个USB口

前面板业务端口描述

20个100M/1000M/2.5GBase-T自适应以太网端口
4个万兆SFP+口

16个万兆SFP+口

12个100M/1000M/10GBase-T自适应以太网端口
4个万兆SFP+口

SDN/Openflow

支持OpenFlow 1.3标准

支持多控制器(EQUAL模式、主备模式)

支持多表流水线

支持Group table

支持Meter

端口聚合

支持2.5GE端口聚合

支持10GE端口聚合

支持静态聚合

支持动态聚合

支持跨设备聚合

流量控制

支持802.3x流控

端口特性

支持IEEE802.3x 流量控制(全双工)

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

支持基于bps的风暴抑制

Jumbo Frame

支持最大帧长为9000

MAC地址表

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

VLAN

支持基于端口的VLAN

支持QinQ

支持协议VLAN

支持Voice VLAN

支持MAC VLAN

二层环网协议

支持STP/RSTP/MSTP

支持SmartLink

DHCP

DHCP Client

DHCP Snooping

DHCP Relay

DHCP Server

DHCP Snooping option82

IRF2

支持IRF2智能弹性架构

智能弹性架构

支持分布式设备管理,分布式链路聚合,分布式弹性路由

支持通过标准以太网接口等方式进行堆叠

支持本地堆叠和远程堆叠

IP路由

支持IPV4/IPV6静态路由

支持RIP/RIPng

IPv6

支持ND(Neighbor Discovery)

支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP

组播

支持IGMP Snooping

支持MLD Snooping

支持组播VLAN

支持N:1端口镜像

支持本地和远程端口镜像

OAM

支持802.1ag

支持802.3ah

支持ACL\QoS

支持802.1p/DSCP优先级标记

支持L2(Layer 2)~L4(Layer 4)包过滤功能

每端口支持8个队列

支持SP/WRR/SP+WRR队列调度

支持基于端口的限速,最小粒度为8Kbps

支持基于流的重定向

支持时间段

安全特性

支持用户分级管理和口令保护

支持802.1X认证

支持Guest VLAN

支持RADIUS认证

支持SSH 2.0

支持端口隔离

支持端口安全

支持EAD

可支持DHCP Snooping,防止欺骗的DHCP服务器

支持动态ARP Detection功能

支持IP/Port/MAC的绑定功能

支持PKI(Public Key Infrastructure,公钥基础设施)

管理与维护

支持XModem/FTP/TFTP加载升级

支持命令行接口(CLI),Telnet,Console口进行配置

支持SNMPv1/v2/v3,WEB网管

支持RMON (Remote Monitoring)告警、事件、历史记录

支持iMC智能管理中心

支持系统日志,分级告警

支持NTP

支持电源的告警功能,风扇、温度告警

支持Ping、Tracert

支持VCT(Virtual Cable Test)电缆检测功能

支持DLDP(Device Link Detection Protocol)单向链路检测协议

输入电压

额定电压范围:100V~240V A.C,50/60Hz

AC额定电压范围:100V~240V A.C,50/60Hz

AC额定电压范围:100V~240V A.C,50/60Hz

DC电压范围:
48~60V

DC电压范围:12V

工作环境相对湿度(非凝露)

5%~95%
