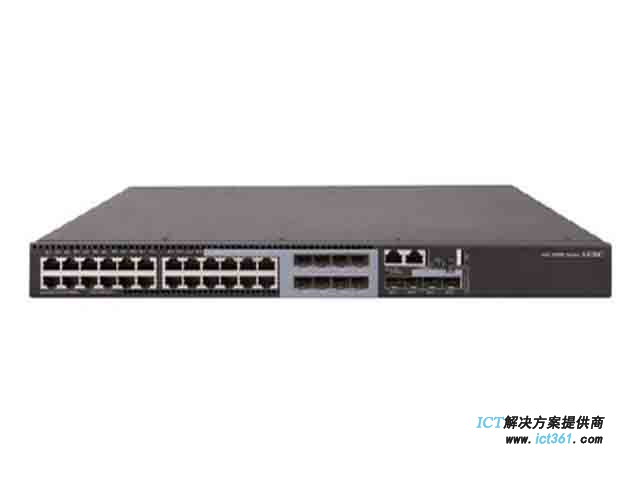

华三S5560S-28S-EI交换机 LS-5560S-28S-EI以太网交换机主机,支持24个10/100/1000BASE-T电口,支持8个100/1000BASE-X SFP Combo口,支持4个1G/10G BASE-X SFP+端口

华三S5560S-28S-EI交换机 以太网交换机主机,支持24个10/100/1000BASE-T电口,支持8个100/1000BASE-X SFP Combo口,支持4个1G/10G BASE-X SFP+端口

华三S5560S-28S-EI交换机 以太网交换机主机,支持24个10/100/1000BASE-T电口,支持8个100/1000BASE-X SFP Combo口,支持4个1G/10G BASE-X SFP+端口

H3C S5560S-EI系列交换机

H3C S5560S-EI系列交换机是H3C公司最新推出的高性能以太网交换机产品,基于业界领先的高性能硬件架构和H3C先进的Comware V7软件平台开发。

H3C S5560S-EI系列交换机实现业界1U设备最高的端口密度以及采用可插拔双电源结构设计,主机均固化4端口万兆光或千兆光口,支持48千兆口或24千兆口加combo口组合。

H3C S5560S-EI系列以太网交换机目前包含如下型号:

 S5560S-28S-EI:24个10/100/1000BASE-T端口(8combo SFP口),4个10G/1G BASE-X SFP+端口;

 S5560S-52S-EI:48个10/100/1000BASE-T端口,4个10G/1G BASE-X SFP+端口;

 S5560S-28P-EI:24个10/100/1000BASE-T端口(8combo SFP口),4个SFP端口;

 S5560S-52P-EI:48个10/100/1000BASE-T端口,4个SFP端口;

 S5560S-28S-PWR-EI:24个10/100/1000BASE-T端口(4combo SFP口),4个10G/1G BASE-X SFP+端口;

 S5560S-52S-PWR-EI:48个10/100/1000BASE-T端口,4个10G/1G BASE-X SFP+端口;

 S5560S-28F-EI:24个100/1000BASE-X SFP口(含8个GE Combo口),4个1/10G BASE-X SFP Plus端口;

 S5560S-52F-EI:48个100/1000 BASE-X SFP端口(含2个GE Combo),4个1G/10G BASE-X SFP+端口;

SmartMC(智能管理中心)

 随着网络规模的增加,网络边缘需要使用大量的接入设备,这使对这些设备的管理工作非常繁琐。SmartMC的主要目的就是解决大量分散的网络设备的集中管理问题。旨在解决小企业以交换机为主的运维任务。SmartMC以设备内置及图形化操作的方式,实现对网络的统一运维及管理

SmartMC四大业务板块简化中小园区运维及管理:

 `智能管理:

主要包括设备角色选定、FTP服务器配置、全局配置及网管口配置等

 智能运维:

主要包括组管理、设备或组升级备份、监控及设备故障替换等

 可视化:

主要包括组网拓扑可视及管理、设备列表展示等

 智能业务:

主要包括用户管理等:在创建了网络接入类用户并成功激活后,这些用户可以通过一键布防的端口来访问SmartMC网络内部。

 H3C S5560S-EI系列交换机可作为SmartMC的管理设备,通过S5560S-EI登录到SmartMC网络即可对整网进行统一管理

高性能IPv4/IPv6业务能力

H3C S5560S-EI系列交换机实现基于硬件的IPv4/IPv6双栈平台,支持多种隧道技术,丰富的IPv4和IPv6三层路由协议、组播技术以及策略路由机制,为用户提供完善的IPv4/IPv6解决方案。

IRF2(第二代智能弹性架构)

H3C S5560S-EI系列交换机支持IRF2(第二代智能弹性架构)技术,就是把多台物理设备互相连接起来,使其虚拟为一台逻辑设备,也就是说,用户可以将这多台设备看成一台单一设备进行管理和使用。IRF可以为用户带来以下好处:

 简化管理 IRF架构形成之后,可以连接到任何一台设备的任何一个端口就以登录统一的逻辑设备,通过对单台设备的配置达到管理整个智能弹性系统以及系统内所有成员设备的效果,而不用物理连接到每台成员设备上分别对它们进行配置和管理。

 简化业务 IRF形成的逻辑设备中运行的各种控制协议也是作为单一设备统一运行的,例如路由协议会作为单一设备统一计算,而随着跨设备链路聚合技术的应用,可以替代原有的生成树协议,这样就可以省去了设备间大量协议报文的交互,简化了网络运行,缩短了网络动荡时的收敛时间。

 弹性扩展 可以按照用户需求实现弹性扩展,保证用户投资。并且新增的设备加入或离开IRF架构时可以实现“热插拔”,不影响其他设备的正常运行。

 高可靠 IRF的高可靠性体现在链路,设备和协议三个方面。成员设备之间物理端口支持聚合功能,IRF系统和上、下层设备之间的物理连接也支持聚合功能,这样通过多链路备份提高了链路的可靠性;IRF系统由多台成员设备组成,一旦Master设备故障,系统会迅速自动选举新的Master,以保证通过系统的业务不中断,从而实现了设备级的1:N备份;IRF系统会有实时的协议热备份功能负责将协议的配置信息备份到其他所有成员设备,从而实现1:N的协议可靠性。

 高性能 对于高端交换机来说,性能和端口密度的提升会受到硬件结构的限制。而IRF系统的性能和端口密度是IRF内部所有设备性能和端口数量的总和。因此,IRF技术能够轻易的将设备的交换能力、用户端口的密度扩大数倍,从而大幅度提高了设备的性能。

SDN(软件定义网络)

软件定义网络(Software Defined Network,SDN)是一种创新的网络架构体系。其核心技术Openflow通过将网络的控制层和

数据转发层进行分离,大幅简化了网络的管理及维护难度,更为重要的是实现了网络流量的灵活控制,为核心网络及应用的创新提

供了良好的网络平台。

S5560S-EI系列交换机支持大规格流表,配合H3C SDN controller 可轻松实现大规模二层架构组网并为现有网络提供了快速添加用

户的功能;在大幅简化网络管理的难度的同时可显著降低网络维护的成本。

完备的安全控制策略

H3C S5560S-EI系列交换机支持EAD(终端准入控制)功能,配合后台系统可以将终端防病毒、补丁修复等终端安全措施与网络接入控制、访问权限控制等网络安全措施整合为一个联动的安全体系,通过对网络接入终端的检查、隔离、修复、管理和监控,使整个网络变被动防御为主动防御、变单点防御为全面防御、变分散管理为集中策略管理,提升了网络对病毒、蠕虫等新兴安全威胁的整体防御能力。

H3C S5560S-EI系列交换机支持集中式MAC地址认证、802.1x认证、PORTAL认证,支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定,同时实现用户策略(VLAN、QoS、ACL)的动态下发;支持配合H3C公司的iMC系统对在线用户进行实时的管理,及时的诊断和瓦解网络非法行为。

H3C S5560S-EI系列交换机提供增强的ACL控制逻辑,支持超大容量的入端口和出端口ACL,并且支持基于VLAN的ACL下发,在简化用户配置过程的同时,避免了ACL资源的浪费。另外,S5560S-EI系列还将支持单播反向路径查找技术(uRPF),原理是当设备的一个接口上收到一个数据包时,会反向查找路径来验证是否存在从该接收接口到包中制定的源地址之间的路由,即验证了其真实性,如果不存在就将数据包删除,这样我们就可以有效杜绝网络中日益泛滥的源地址欺骗。

多重可靠性保护

S5560S-EI系列交换机具备设备级和链路级的多重可靠性保护。

S5560S-EI系列交换机,支持可插拔交、直双电源模块可靠性设计,可以根据实际环境的需要灵活配置交流或直流电源模块,此外整机还支持电源和风扇的故障检测及告警,这些设计使设备具备了更高的可靠性。

除了设备级可靠性以外,该产品还支持丰富的链路级可靠性技术,包括LACP/STP/RSTP/MSTP/Smart Link/RRPP快速环网保护机制等保护协议,支持IRF2智能弹性架构,支持1:N冗余备份,支持环形堆叠,支持跨设备的链路聚合,极大提高网络可靠性,当网络上承载多业务、大流量的时候也不影响网络的收敛时间,保证业务的正常开展

丰富的QoS策略

H3C S5560S-EI系列交换机支持支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。提供灵活的对列调度算法,可以同时基于端口和队列进行设置,支持SP(Strict Priority)、WRR(Weighted Round Robin)、SP+WRR模式。支持CAR(Committed Access Rate)功能,粒度最小达64Kbps。支持出、入两个方向的端口镜像,用于对指定端口上的报文进行监控,将端口上的数据包复制到监控端口,以进行网络检测和故障排除。

出色的管理性

H3C S5560S-EI系列交换机支持丰富的管理接口,例如Console口、MICRO USB口、带外网管口,支持SNMPv1/v2/v3(Simple Network Management Protocol),可支持Open View等通用网管平台以及iMC智能管理中心。支持CLI命令行,Web网管,TELNET,使设备管理更方便,并且支持SSH2.0等加密方式,使得管理更加安全。

H3C S5560S-EI系列交换机支持SPAN/RSPAN镜像和多个镜像观察端口,可以对网络流量进行分析以采取相应管理维护措施,使原本不可见的网络业务应用流量变得一目了然,可以为用户提供多种网流分析报表,帮助用户及时优化网络结构,调整资源部署。

支持特性

S5560S-28S-EI

S5560S-52S-EI

S5560S-28P-EI

S5560S-52P-EI

S5560S-28S-PWR-EI

S5560S-52S-PWR-EI

S5560S-28F-EI

5560S-52F-EI

交换容量

598Gbps/5.98Tbps

包转发率

108Mpps/168Mpps

144Mpps/222Mpps

96Mpps/168Mpps

132Mpps/222Mpps

108Mpps/168Mpps

144Mpps/222Mpps

108Mpps/168Mpps

144Mpps/222Mpps

外形尺寸(宽×深×高)(单位:mm)

440×360 ×43.6(mm3

440×360 ×43.6(mm3

440×360 ×43.6(mm3

440×360 ×43.6(mm3

440×460 ×43.6(mm3

440×460 ×43.6(mm3

440×360 ×43.6(mm3)

440×360 ×43.6(mm3)

重量

≤8kg

≤8.5kg

≤8kg

≤8.5kg

≤8.5kg

≤9.5kg

≤6kg

≤8.5kg

管理网口

1

1

1

1

1

1

1

1

管理串口

1个RJ-45 Console口,1个 USB及MIRCO USB口(不能同时工作,MICRO USB优先)

前面板

24个10/100/1000Base-T自适应以太网端口,其中8个是combo口

48个10/100/1000Base-T自适应以太网端口

24个10/100/1000Base-T自适应以太网端口,其中8个是combo口

48个10/100/1000Base-T自适应以太网端口

24个10/100/1000Base-T自适应以太网端口,其中4个是combo口

48个10/100/1000Base-T自适应以太网端口

24个100/1000BASE-X SFP口(含8个GE Combo口)

48个100/1000BASE-X SFP口(含2个GE Combo口)

业务端口描述

4个万兆SFP+口

4个万兆SFP+口

4个千兆SFP口

4个千兆SFP口

4个万兆SFP+口

4个万兆SFP+口

4个万兆SFP+口

4个万兆SFP+口

SDN/Openflow

支持OpenFlow 1.3标准

支持多控制器(EQUAL模式、主备模式)

支持多表流水线

支持Group table

支持Meter

端口聚合

支持GE端口聚合

支持10GE端口聚合

支持40G聚合

支持静态聚合

支持动态聚合

支持跨设备聚合

端口特性

支持IEEE802.3x 流量控制(全双工)

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

支持基于bps的风暴抑制

Jumbo Frame

支持

MAC地址表

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

VLAN

支持基于端口的VLAN

支持基于MAC的VLAN

基于协议的VLAN

基于IP子网的VLAN

支持QinQ,灵活QinQ

支持VLAN Mapping

支持Voice VLAN

支持MVRP

二层环网协议

支持STP/RSTP/MSTP、PVST

支持SmartLink

支持RRPP

支持ERPS以太环保护协议(G.8032)

DHCP

DHCP Client

DHCP Snooping

DHCP Relay

DHCP Server

DHCP Snooping option82/DHCP Relay option82

IRF2

支持IRF2智能弹性架构

智能弹性架构

支持分布式设备管理,分布式链路聚合,分布式弹性路由

支持通过标准以太网接口等方式进行堆叠

支持本地堆叠和远程堆叠

IP路由

支持静态路由

支持RIPv1/v2,RIPng

支持OSPFv1/v2,OSPFv3

支持BGP4,BGP4+ for IPv6

支持IS-IS

支持VRRP/VRRPv3

IPv6

支持ND(Neighbor Discovery)

支持PMTU

支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP

支持手动配置Tunnel

支持6to4 tunnel

支持ISATAP tunnel

组播

支持IGMP Snooping v1/v2/v3,MLD Snooping v1/v2

支持PIM Snooping

支持MLD Proxy

支持组播VLAN

支持IGMP v1/v2/v3,MLD v1/v2

支持PIM-DM,PIM-SM,PIM-SSM

支持MSDP,MSDP for IPv6

支持MBGP,MBGP for Ipv6

镜像

支持流镜像

支持N:4端口镜像

支持本地和远程端口镜像

OAM

支持802.1ag

支持802.3ah

支持ACL\QoS

支持L2(Layer 2)~L4(Layer
4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、TCP/UDP端口号、VLAN的流分类

支持时间段(Time Range)ACL

支持入方向和出方向的双向ACL策略

支持基于VLAN下发ACL

支持对端口接收报文的速率和发送报文的速率进行限制,最小粒度为8Kbps

支持报文重定向

支持报文的802.1p和DSCP优先级重新标记

支持CAR(Committed Access Rate)功能

每个端口支持8个输出队列,CPU口支持48个队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、WFQ、SP+WRR、WDRR五种模式

支持WRED

安全特性

支持用户分级管理和口令保护

支持802.1X认证/集中式MAC地址认证

支持Guest VLAN

支持RADIUS认证

支持SSH 2.0

支持端口隔离

支持端口安全

支持PORTAL认证

支持EAD

可支持DHCP Snooping,防止欺骗的DHCP服务器

支持动态ARP检测,防止中间人攻击和ARP拒绝服务

支持BPDU guard, Root guard

支持uRPF(单播反向路径检测),杜绝IP源地址欺骗,防范病毒和攻击

支持IP/Port/MAC的绑定功能

支持OSPF、RIPv2报文的明文及MD5密文认证

支持PKI(Public Key Infrastructure,公钥基础设施)

管理与维护

支持XModem/FTP/TFTP加载升级

支持命令行接口(CLI),Telnet,Console口进行配置

支持SNMPv1/v2/v3,WEB网管

支持RMON (Remote Monitoring)告警、事件、历史记录

支持iMC智能管理中心

支持系统日志,分级告警,调试信息输出

支持NTP

支持电源的告警功能,风扇、温度告警

支持Ping、Tracert

支持VCT(Virtual Cable Test)电缆检测功能

支持DLDP(Device Link Detection Protocol)单向链路检测协议

支持LLDP

支持Loopback-detection 端口环回检测

绿色节能

支持EEE(802.3az)

端口自动Power down功能

端口定时down功能(Schedule job)

输入电压

AC:额定电压范围:100V~240V AC,50/60Hz

DC:输入额定电压范围 -36V~-72V DC

功耗(静态)

单75W电源AC: 12W

单75W电源AC: 21W

单75W电源AC: 12W

单75W电源AC: 21W

27W

37W

单75W电源AC: 15W

单75W电源AC: 21W

双75W电源AC: 14W

双75W电源AC: 24W

双75W电源AC: 13W

双75W电源AC: 23W

双75W电源AC: 17W

双75W电源AC: 24W

单150W电源AC: 16W

单150W电源AC: 25W

单150W电源AC: 15W

单150W电源AC: 24W

单150W电源AC: 18W

单150W电源AC: 25W

单150W电源DC: 15W

单150W电源DC: 26W

单150W电源DC: 15W

单150W电源DC: 25W

单150W电源DC: 18W

单150W电源DC: 26W

双150W电源AC: 22W

双150W电源AC: 30W

双150W电源AC: 20W

双150W电源AC: 29W

双150W电源AC: 23W

双150W电源AC: 30W

双150W电源DC: 21W

双150W电源DC: 32W

双150W电源DC: 21W

双150W电源DC: 30W

双150W电源DC: 22W

双150W电源DC: 32W

功耗(满负荷时)

单75W电源AC: 33W

单75W电源AC: 47W

单75W电源AC: 29W

单75W电源AC: 44W

单360W:334W(PoE为280W)

单360W:354W (PoE为280W)

单75W电源AC: 45W

单75W电源AC: 47W

双75W电源AC: 36W

双75W电源AC: 49W

双75W电源AC:32W

双75W电源AC: 46W

双360W:678W(PoE为600W)

双360W:685W (PoE为600W)

双75W电源AC: 48W

双75W电源AC: 49W

单150W电源AC: 35W

单150W电源AC: 49W

单150W电源AC: 32W

单150W电源AC: 46W

单560W:573W(PoE为480W)

单560W:593W (PoE为480W)

单150W电源AC: 48W

单150W电源AC: 49W

单150W电源DC: 40W

单150W电源DC: 58W

单150W电源DC: 35W

单150W电源DC: 57W

双560W:918W(PoE为810W)

双560W:1060W (PoE为900W)

单150W电源DC: 51W

单150W电源DC: 58W

双150W电源AC: 42W

双150W电源AC: 56W

双150W电源AC: 39W

双150W电源AC: 52W

单720W:676W(PoE为600W)

单720W:695W (PoE为600W)

双150W电源AC: 55W

双150W电源AC: 56W

双150W电源DC: 47W

双150W电源DC: 60W

双150W电源DC: 44W

双150W电源DC: 59W

双720W:905W(PoE为810W)

双720W:1460W(PoE为1320W)

双150W电源DC: 57W

双150W电源DC: 60W

单1110W:898W(PoE为810W)

单1110W:1019W(PoE为900W)

双1110W:905W(PoE为810W)

双1110W:1854W(PoE为1680W)

工作环境温度

-5℃~45℃

工作环境相对湿度(非凝露)

5%~95%
