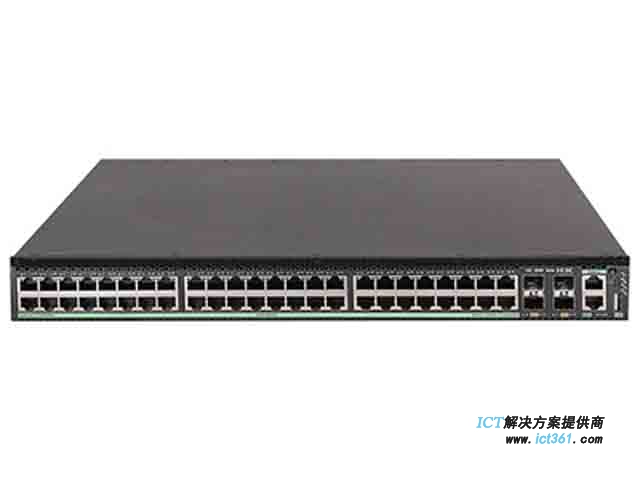

H3C S5590XP-HI-G系列交换机
H3C S5590XP-HI-G系列交换机是新华三技术有限公司最新推出的自主可控以太网交换机产品,采用国产化芯片、CPU,支持IPv4/IPV6双栈管理和转发,支持静态路由协议和RIP、OSPF、BGP、ISIS等路由协议,支持丰富的管理和安全特性,是面向融合业务网络的千兆三层以太网交换机产品。
在园区网中,S5590XP-HI-G系列交换机可以作为汇聚层设备,或作为中小企业的核心;向下可以提供高密度的GE汇接下层交换机,向上可以通过10G/25G/100G光纤或者链路聚合汇聚到核心交换机,与H3C公司其它产品一起构建高性能端到端IP网络解决方案。
H3C S5590XP-HI-G系列以太网交换机目前包含如下型号:
S5590XP-48T4XC-HI-G:48个10/100/1000BASE-T端口,4个10G/1G BASE-X SFP+端口,2个slot扩展插槽,2个模块化风扇插槽,2个可插拔电源插槽;
S5590XP-48S4XC-HI-G:48个100/1000BASE-X SFP,4个10G/1G BASE-X SFP+端口,2个slot扩展插槽,2个模块化风扇插槽,2个可插拔电源插槽;
产品规格:
项目 |
S5590XP-48T4XC-HI-G |
S5590XP-48S4XC-HI-G |
交换容量 |
776Gbps/7.76Tbps |
|
包转发率 |
552Mpps |
552Mpps |
外形尺寸(高×宽×深)(单位:mm) |
44×440×400 |
|
重量 |
<7kg |
|
Console口 |
1个 |
|
管理用以太网口 |
10/100/1000Base-T电口:1个 |
|
USB口 |
1个 |
|
10/100/100BASE-T自适应以太网端口 |
48个 |
- |
Combo口 |
- |
- |
SFP+口 |
4个 |
4个 |
SFP口 |
- |
48个 |
扩展卡插槽 |
2 |
|
扩展板卡 |
4端口25GE SFP28接口板卡 |
|
8端口25GE SFP28接口板卡 |
||
2端口100GE QSFP28接口板卡 |
||
SDN/Openflow |
支持OpenFlow 1.3标准 |
|
支持多控制器(EQUAL模式、主备模式) |
||
支持多表流水线 |
||
支持Group table |
||
支持Meter |
||
VXLAN |
支持VXLAN 二层交换 |
|
支持VXLAN 路由交换 |
||
支持VXLAN 网关 |
||
支持OpenFlow+Netconf的VxLAN集中式控制平面 |
||
端口聚合 |
支持GE端口聚合 |
|
支持10GE端口聚合 |
||
支持40G聚合 |
||
支持静态聚合 |
||
支持动态聚合 |
||
支持跨设备链路聚合 |
||
端口特性 |
支持IEEE802.3x 流量控制(全双工) |
|
支持基于端口速率百分比的风暴抑制 |
||
支持基于PPS的风暴抑制 |
||
支持基于bps的风暴抑制 |
||
Jumbo Frame |
支持最大帧长为10000 |
|
MAC地址表 |
支持黑洞MAC地址 |
|
支持设置端口MAC地址学习最大个数 |
||
支持VLAN |
支持4K VLAN |
|
支持基于端口的VLAN |
||
支持基于MAC的VLAN |
||
基于协议的VLAN |
||
基于IP子网的VLAN |
||
支持QinQ,灵活QinQ |
||
支持VLAN Mapping |
||
支持Voice VLAN |
||
支持802.1Q |
||
支持MVRP |
||
二层环网协议 |
支持STP/RSTP/MSTP |
|
支持SmartLink |
||
支持RRPP,ERPS |
||
支持端口单通检测,Root Protection,Loop Protection,Edge Port,BPDU Protection |
||
DHCP |
DHCP Client |
|
DHCP Snooping |
||
DHCP Relay |
||
DHCP Server |
||
DHCP Snooping option82/DHCP Relay option82 |
||
IRF2智能弹性架构 |
支持IRF2智能弹性架构 |
|
支持分布式设备管理,分布式链路聚合,分布式弹性路由 |
||
支持通过标准以太网接口等方式进行堆叠 |
||
支持本地堆叠和远程堆叠 |
||
最大堆叠4台 |
||
IP路由 |
支持静态路由 |
|
支持RIPv1/v2,RIPng |
||
支持OSPFv1/v2,OSPFv3 |
||
支持BGP4,BGP4+ for IPv6 |
||
支持IS-IS,IS-IS V6 |
||
支持等价路由,策略路由 |
||
支持VRRP/VRRPv3 |
||
支持OSPF多进程、MD5加密验证、STUB/NSSA区域 |
||
支持路由COST设置、支持区域间路由过滤 |
||
IPv6 |
支持IPv4/IPv6双栈协议 |
|
支持ND(Neighbor Discovery) |
||
支持PMTU |
||
支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP,IPv6-ICMP,IPv6-DNS,IPv6-FTP,IPv6-NTP |
||
支持手动隧道、自动隧道 |
||
支持IPv4 over IPv6隧道 |
||
支持6to4 tunnel |
||
支持ISATAP tunnel |
||
支持GRE tunnel |
||
组播 |
支持IGMP Snooping v1/v2/v3,MLD Snooping v1/v2/v3 |
|
支持PIM Snooping |
||
支持MLD Proxy |
||
支持组播VLAN |
||
支持IGMP v1/v2/v3,MLD v1/v2 |
||
支持支持PIM-DM,PIM-SM,PIM-SSM |
||
支持MSDP,MSDP for IPv6 |
||
支持MBGP,MBGP for Ipv6 |
||
MPLS |
支持MPLS |
|
支持MCE |
||
支持MPLS VPN、VPLS |
||
支持MPLS TE |
||
镜像 |
支持流镜像 |
|
支持N:4端口镜像 |
||
支持本地和远程端口镜像 |
||
支持ERSPAN |
||
支持ACL\QoS |
支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、TCP/UDP端口号、VLAN的流分类 |
|
支持时间段(Time Range)ACL |
||
支持入方向和出方向的双向ACL策略 |
||
支持基于VLAN下发ACL |
||
支持对端口接收报文的速率和发送报文的速率进行限制,最小粒度为8Kbps |
||
支持报文重定向 |
||
支持报文的802.1p和DSCP优先级重新标记 |
||
支持CAR(Committed Access Rate)功能 |
||
支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、SP+WRR三种模式 |
||
支持WRED |
||
安全特性 |
支持用户分级管理和口令保护 |
|
支持802.1X认证/集中式MAC地址认证 |
||
支持Portal认证 |
||
支持Guest VLAN |
||
支持RADIUS认证 |
||
支持TACACS+认证 |
||
支持SSH 2.0 |
||
支持端口隔离 |
||
支持端口安全 |
||
支持EAD |
||
可支持DHCP Snooping,防止欺骗的DHCP服务器 |
||
支持动态ARP检测,防止中间人攻击和ARP拒绝服务 |
||
支持BPDU guard, Root guard |
||
支持uRPF(单播反向路径检测),杜绝IP源地址欺骗,防范病毒和攻击 |
||
支持IP/Port/MAC的绑定功能 |
||
支持OSPF、RIPv2报文的明文及MD5密文认证 |
||
支持PKI(Public Key Infrastructure,公钥基础设施) |
||
管理与维护 |
支持热补丁功能,可在线进行补丁升级 |
|
支持XModem/FTP/TFTP加载升级 |
||
支持命令行接口(CLI),Telnet,Console口进行配置 |
||
支持netcool网管平台 |
||
支持SNMPv1/v2/v3,WEB网管 |
||
支持RMON (Remote Monitoring)告警、事件、历史记录 |
||
支持iMC智能管理中心 |
||
支持Syslog,系统日志,分级告警,调试信息输出 |
||
支持NTP |
||
支持电源的告警功能,风扇、温度告警 |
||
支持Ping、Tracert |
||
支持VCT(Virtual Cable Test)电缆检测功能 |
||
支持DLDP(Device Link Detection Protocol)单向链路检测协议 |
||
支持LLDP |
||
支持Loopback-detection 端口环回检测 |
||
支持NetStream功能,流量分析采样比1:1 |
||
绿色节能 |
端口自动Power down功能 |
|
端口定时down功能(Schedule job) |
||
支持EEE(802.3az)节能标准 |
||
输入电压 |
AC:额定电压范围:100~240V AC, 50/60Hz |
|
DC:输入额定电压范围:-48V~-60V DC |
||
功耗(静态) |
47W |
46W |
功耗(满负荷时) |
124W |
135W |
整机漏电流 |
满足UL60950-1/EN60950-1/IEC60950-1/GB4943标准 |
|
工作环境温度 |
-5ºC~45ºC |
|
工作环境相对湿度(非凝露) |
5%~95% |
选配信息:
主机选购
H3C S5590XP-HI-G系列以太网交换机选配:
设备名称 |
描述 |
S5590XP-48T4XC-HI-G以太网交换机 |
采用交流直流双输入电源供电 主机支持双可插拔电源和双可插拔风扇,电源和风扇需要另外配置 |
S5590XP-48S4XC-HI-G以太网交换机 |
扩展模块及线缆选购
H3C S5590XP-HI-G系列以太网交换机万兆扩展模块、线缆及电源模块选购:
项目描述 |
数量范围 |
4端口25GE SFP28接口板卡 |
0-2 |
8端口25GE SFP28接口板卡 |
0-2 |
2端口100GE QSFP28接口板卡 |
0-2 |
SFP+电缆0.65m |
可选 |
SFP+电缆1.2m |
可选 |
SFP+电缆3m |
可选 |
SFP+电缆5m |
可选 |
端口侧出风风扇 |
0-2 |
电源侧出风风扇 |
0-2 |
250W 可插拔直流电源模块 |
0-2 |
250W 可插拔交流电源模块 |
0-2 |
光模块选购
H3C S5590XP-HI-G系列以太网交换机万兆SFP+接口模块选购:
SFP+模块名称 |
中心波长 |
用户接口连接器类型 |
接口线缆规格及最大传输距离 |
数量 |
SFP-XG-SX-MM850-A |
850nm |
LC |
50/125µm多模光纤 300m |
可选 |
SFP-XG-LX220-MM1310 |
1310nm |
62.5/125µm多模光纤 220m |
||
SFP-XG-LX-SM1310 |
1310nm |
9µm/125µm单模光纤 10km |
||
SFP-XG-LH40-SM1550 |
1550nm |
9µm/125µm单模光纤 40km |
||
SFP-XG-LH80-SM1550 |
1550nm |
9µm/125µm单模光纤 80km |
H3C S5590XP-HI-G系列以太网交换机千兆SFP接口模块选购:
SFP模块名称 |
中心波长 |
用户接口连接器类型 |
接口线缆规格及最大传输距离 |
数量 |
SFP-GE-SX-MM850-A |
850nm |
LC |
50/125µm多模光纤 550m |
可选 |
62.5/125µm多模光纤 275m |
||||
SFP-GE-LX-SM1310-A |
1310nm |
9µm/125µm单模光纤10km |
||
SFP-GE-LH40-SM1310 |
9µm/125µm单模光纤 40km |
|||
SFP-GE-LH40-SM1550 |
1550nm |
9µm/125µm单模光纤 40km |
||
SFP-GE-LH70-SM1550 |
9µm/125µm单模光纤 70km |
|||
SFP-GE-LH100-SM1550 |
1550nm |
9/125μm单模光纤 100km |
||
SFP-GE-LX-SM1310-BIDI |
这两个模块要成对使用 |
TX:1310 |
LC/10KM |
9/125µm单模光纤 |
RX:1490 |
||||
SFP-GE-LX-SM1490-BIDI |
TX:1490 |
|||
RX:1310 |
H3C S5590XP-HI-G系列以太网交换机25G SFP28接口模块选购:
SFP+模块名称 |
中心波长 |
用户接口连接器类型 |
接口线缆规格及最大传输距离 |
数量 |
LSWM1SFP28 |
850nm |
LC |
多模光纤 100m |
可选 |
LSWM1SFP28J |
1310nm |
单模光纤 10KM |
