H3C S5800 S5820X系列下一代数据中心级以太网交换机

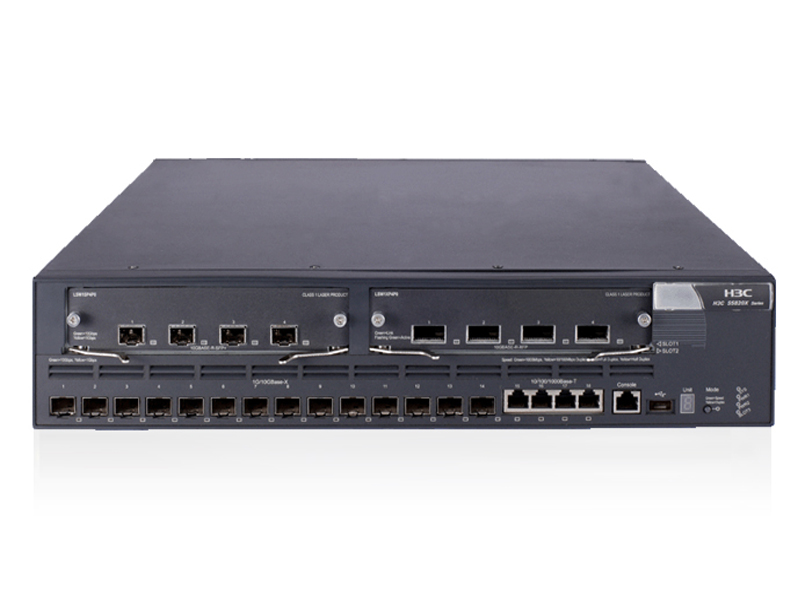

S5820X-28C:14个1/10G SFP+端口,4个10/100/1000Base-T以太网端口,2个业务插槽

S5820X-28C:14个1/10G SFP+端口,4个10/100/1000Base-T以太网端口,2个业务插槽

H3C S5800 S5820X系列交换机

H3C S58系列交换机是H3C公司自主开发的下一代数据中心级万兆以太网交换产品。分为S5800、S5810和S5820X三个子系列,为数据中心提供丰富的服务器接入方案。也可以用于园区网的汇聚层或接入层以及中小企业核心。

S5800系列机箱式交换机支持H3C创新的IRF2(Intelligent Resilient Framework 2,第二代智能弹性架构)技术,用户可以将多台S5800交换机连接,形成一个逻辑上的独立实体,从而构建具备高可靠性、易扩展性和易管理性的新型智能网络。包括以下型号:

S5800-60C-PWR:48个10/100/1000Base-T以太网端口(中功率PoE),4个100/1000 M SFP端口,3个业务插槽;

S5800-56C-PWR:48个10/100/1000Base-T以太网端口(中功率PoE),4个1/10G SFP+端口,1个业务插槽;

S5800-56C:48个10/100/1000Base-T以太网端口,4个1/10G SFP+端口,1个业务插槽;

S5800-54S:48个10/100/1000Base-T以太网端口,6个1/10G SFP+端口;

S5800-32C-PWR:24个10/100/1000Base-T以太网端口(中功率PoE),4个1/10G SFP+端口,1个业务插槽;

S5800-32C:24个10/100/1000Base-T以太网端口,4个1/10G SFP+端口,1个业务插槽;

S5800-32F:24个100/1000M SFP端口,4个1/10G SFP+端口,1个业务插槽。

S5820X系列是全球业内最高性能的交换机之一,同时提供最多24个全线速万兆接口,使万兆服务器高密度接入和园区网高密度万兆汇聚成为可能。包括以下型号:

S5820X-28S:24个1/10G SFP+端口,4个10/100/1000Base-T以太网端口;

S5820X-26S:24个1/10G SFP+端口,2个10/100/1000Base-T以太网端口;

S5820X-28C:14个1/10G SFP+端口,4个10/100/1000Base-T以太网端口,2个业务插槽。

灵活的端口扩展能力

随着用户端带宽不断提高,服务器万兆网卡的应用越来越广泛,交换机需要提供更高的转发性能和万兆端口扩展能力。H3C S58系列机箱式交换机支持业内最高的万兆端口密度,单台设备可以按需扩展至最多24个全线速转发的万兆端口。此外,该系列产品还可以提供灵活的千兆接入端口,可以提供16个千兆光接口或者电接口扩展模块,单台设备可以按需扩展至最多84个全线速转发的千兆端口,满足大型网络汇聚或中小网络核心对于光电混合配置的要求。

智能弹性架构

H3C S5800/S5820X系列交换机支持IRF2(第二代智能弹性架构)技术,在扩展性、可靠性、整体架构和可用性方面具有强大的优势,主要体现在四个方面:

扩展性:IRF技术允许交换机利用互联电缆实现多台设备的扩展;具有即插即用、单一IP管理,同步升级的优点,同时大大降低系统扩展的成本。

可靠性:通过专利的路由热备份技术,在整个IRF组内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发,极大的增强了IRF组的可靠性和高性能,同时消除了单点故障,避免了业务中断。

分布性:通过分布式链路聚合技术,实现多条上行链路的负载分担和互为备份,从而提高整个网络架构的冗余性和链路资源的利用率。

可用性:通过标准的万兆以太网接口实现智能弹性架构,可以根据需求分配业务带宽和系统连接带宽,合理分配本地流量与上行流量;不仅可以实现机架内、跨机架,甚至跨区域的远距离智能弹性架构。

强大的缓存能力

针对于数据中心大流量数据无阻塞传输的要求,H3C S58系列可以提供强大的缓存能力,并且支持先进的缓存调度机制可以保证设备缓存能力有效利用的最大化。

灵活的风道方向选择

为了更好的配合数据中心的风道设计,S5800/S5820X系列交换机部分款型为用户提供了更灵活的风道方案,在实现前后风道的同时,用户还可以通过选择不同的风扇框来实现不同的风向(从前往后或者从后往前)。

完善的安全控制策略

H3C S58交换机支持集中式MAC地址认证、802.1x认证、PORTAL认证、EAD快速部署,支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定,同时实现用户策略(VLAN、QoS、ACL)的动态下发;配合H3C公司的iMC系统对在线用户进行实时的管理,及时的诊断和瓦解网络非法行为。

H3C S58系列交换机提供增强的ACL控制逻辑,支持超大容量的入方向和出方向ACL,并且支持基于VLAN的ACL下发,在简化用户配置过程的同时,避免了ACL资源的浪费。另外,S58系列还将支持单播反向路径查找技术(uRPF),原理是当设备的一个接口上收到一个数据包时,会反向查找路径来验证是否存在从该接收接口到包中制定的源地址之间的路由,即验证了其真实性,如果不存在就将数据包删除,这样我们就可以有效杜绝网络中日益泛滥的源地址欺骗。

多重可靠性保护

H3C S58系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。

可插拔电源以及风扇提高设备的硬件可靠性。H3C S58系列所有机型支持电源冗余,其中部分机型支持模块化双电源和双风扇组件,风扇支持前后风道,风道方向可调;所有机型的接口板,电源模块以及风扇模块均可以热插拔而不影响设备的正常运行。此外整机还支持电源和风扇的故障检测及告警,可以根据温度的变化自动调节风扇的转速。同时支持绿色节能模式,支持EEE节能特性,是满足数据中心使用需求的专业交换机

除了设备级可靠性以外,该系列还支持丰富的链路可靠性以外,还支持丰富的链路可靠性技术,比如华三通信独创的RRPP快速环网保护机制,VRRPE和Smart link。当网络上承载多业务、大流量的时候也不影响网络的收敛时间,保证业务的正常开展。

中功率PoE

H3C S5800系列交换机支持PoE(Power over Ethernet)技术,通过以太网对所连接的设备(如IP Phone, Wireless AP等)进行远程供电,从而使得不必在使用现场为设备部署单独的电源系统,能够极大地减少部署终端设备的布线和管理成本。不仅可以提供遵从IEEE 802.3af标准的每端口15.4W的功率,还支持中功率PoE技术,每端口可以提供最高30W的输出功率,满足包括无线802.11n AP以及部分可视IP电话等大功率PD设备的使用要求。

出色的管理性

H3C S58系列交换机支持丰富的管理接口,例如Console、带外网口、USB口,支持SNMPv1/v2/v3,支持Open View等通用网管平台以及iMC智能管理中心。支持CLI命令行,Web网管,TELNET,集群管理,使设备管理更方便,并且支持SSH2.0、SSL等加密方式,使得管理更加安全。

H3C S58系列交换机支持NetStream功能,以及SPAN/RSPAN/ERSPAN镜像和多个镜像观察端口,可以对网络流量进行分析以采取相应管理维护措施,使原本不可见的网络业务应用流量变得一目了然,可以为用户提供多种网流分析报表,帮助用户及时优化网络结构,调整资源部署。

开放业务架构

H3C S58系列交换机采用了H3C的开放业务架构(OAA),不仅可以提供传统交换机的二、三层报文转发的功能,而且可以集成包括防火墙,IPS,无线控制器等高性能多业务模块,使S58交换机成为一个多业务的承载平台。

S5800系列系统特性

项目

S5800-60C-PWR

S5800-56C

S5800-56C-PWR

S5800-32C

S5800-32C-PWR

S5800-54S

S5800-32F

机箱尺寸(长×宽×高)(单位:mm)

440×465×86.1

440×367×43.6

440×427×43.6

440×367×43.6

440×427×43.6

440×660×43.6

440×427×43.6

重量

≤18kg

≤6.5kg

≤8.5kg

≤6.0kg

≤8kg

≤12.2Kg

≤8.5kg

管理端口

1个Console口

1个Console口

1个Console口

1个Console口

1个Console口

1个Console口

1个带外网管口

1个Console口

1个带外网管口

USB接口

1个

1个

1个

1个

1个

1个

1个

固定业务端口

48个10/100/1000Base-T以太网端口(PoE),4个100/1000M SFP端口,

48个10/100/1000Base-T以太网端口,4个1/10G SFP+端口

48个10/100/1000Base-T以太网端口(PoE),4个1/10G SFP+端口

24个10/100/1000Base-T以太网端口,4个1/10G SFP+端口

24个10/100/1000Base-T以太网端口(PoE),4个1/10G SFP+端口

48个10/100/1000Base-T以太网端口,6个1/10G SFP+端口

24个100/1000M SFP端口,4个1/10G SFP+端口

业务槽位数

3

1

1

1

1

0

1

业务板卡类型

4端口1G/10G SFP+接口模块

2端口1G/10G SFP+接口模块

16端口10/100/1000MBase-T电口模块

16端口100/1000M SFP端口模块

防火墙模块

IPS模块

无线控制业务板(小规格)

无线控制业务板(大规格)

输入电压

交流

额定电压范围:100V~240V AC,50/60Hz

最大电压范围:90V~264V AC,47/63Hz

直流

额定电压范围:

300W DC:-48V~-60V DC

750W DC:

-54V~-57V DC

额定电压范围(RPS):

10.8V~13.2V DC

额定电压范围(RPS):

-52V~-55V DC

额定电压范围(RPS):

10.8V~13.2V DC

额定电压范围(RPS):

-52V~-55V DC

额定电压范围:-40V~-60V DC

最大电压范围:-40V~-72V DC

额定电压范围:

-48V~-60V DC

功耗(空载)

DC:94W

AC:96W

102W

DC:107W

AC:131W

67W

DC:64W

AC:85W

105W

DC:58W

AC:67W

功耗(满载)

单DC:1840W(其中1500W为PoE输出)

双DC:1840W(其中1500W为PoE输出)

单AC:714W(其中425W为PoE输出)

双AC:1147W(其中740W为PoE输出)

163W

DC:973W(其中740W为PoE输出)

AC:673W(其中370W为PoE输出)

105W

DC:870W(其中740W为PoE输出)

AC:598W(其中370W为PoE输出)

130W

DC:136W

AC:146W

工作环境温度

0℃~45℃

工作环境相对湿度(非凝露)

10%~90%

交换容量

3.6Tbps

包转发率

213Mpps

192Mpps

192Mpps

156Mpps

156Mpps

162Mpps

156Mpps

S5820X系列系统特性

项目

S5820X-28C

S5820X-28S

S5820X-26S

外形尺寸

(长×宽×高)(单位:mm)

440×467×86

440×427×43.6

440×427×43.6

重量

≤17kg

≤8.5kg

≤11.2kg

管理端口

1个Console口

1个Console口,1个带外网管口

1个Console口,1个带外网管口

USB接口

1个

1个

1个

固定业务端口

14个1/10G SFP+端口

4个10/100/1000M电口

24个1/10G SFP+端口

4个10/100/1000M电口

24个1/10G SFP+端口

2个10/100/1000M电口

业务槽位数

3

0

0

业务板卡类型

4端口1G/10G SFP+接口模块

2端口1G/10G SFP+接口模块

防火墙模块

IPS模块

无线控制业务板(大规格)

输入电压

交流

额定电压范围:100V~240V AC,50/60Hz

最大电压范围:90V~264V AC,47/63Hz

直流

额定电压范围:

-48V~-60V DC

功耗(空载)

AC:105W

DC:103W

AC:128W

DC:124W

135W

功耗(满载)

AC:245W

DC:241W

AC:185W

DC:176W

205W

工作环境温度

0℃~45℃

工作环境相对湿度(非凝露)

10%~90%

交换容量

680Gbps/6.8Tbps

包转发率(整机)

336Mpps

366Mpps

363Mpps

S5800/S5820X系列业务特性

支持特性

S5800系列

S5820X系列

转发模式

store-forward模式

store-forward模式,cut through模式

链路聚合

支持GE端口、10GE端口聚合

支持静态聚合、动态聚合

流量控制

支持IEEE802.3x 流量控制,支持back pressure

Jumbo Frame

支持

MAC地址表

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

VLAN

支持基于端口、协议、MAC、IP子网的VLAN(4094个)

支持QinQ和灵活QinQ

支持Voice VLAN

VLAN Mapping

支持1:1 VLAN Mapping

支持N:1 VLAN Mapping

支持2:2 VLAN Mapping

DHCP

支持DHCP Client

支持DHCP Snooping

支持 DHCP Relay

支持 DHCP Server

支持 DHCPv6

IRF2智能弹性架构

支持IRF2智能弹性架构

支持分布式设备管理,分布式链路聚合,分布式弹性路由

支持通过标准万兆以太网接口进行堆叠

支持本地堆叠和远程堆叠

IPv4路由

支持静态路由、RIP,OSPFv2,BGP,ISIS

支持等价路由,路由策略,VRRP,策略路由

IPv6路由

支持静态路由、RIPng,OSPFv3,BGP4+ for IPV6,ISISv6

支持等价路由,路由策略,VRRP,策略路由

URPF

支持反向路由检查

BFD

OSPF,BGP,IS-IS,Static Route,RSVP-TE,VRRP

Tunnel

支持IPv6手动隧道,6to4隧道,ISATAP隧道,IPv4 over IPv4隧道,IPv4 over
IPv6隧道,IPv6 over IPv6隧道,GRE隧道

IPv4组播

支持IGMP Snooping v2/v3

支持IGMP v1/v2/v3

支持PIM-DM/SM/SSM

支持MSDP、MBGP

支持组播VLAN、组播VLAN+

支持组播策略

IPv6组播

支持MLD Snooping v1/v2

支持MLD v1/v2

支持PIM-DM/SM/SSM for IPV6

支持MBGP for IPv6

支持IPv6组播VLAN、IPv6组播 VLAN+

MPLS VPN(S5800系列)

支持MPLS

支持VPLS

支持MCE

广播/组播/单播风暴抑制

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

支持基于kbps的风暴抑制

MSTP

支持STP/RSTP/MSTP协议

支持STP Root Guard、BPDU Guard

RRPP

支持RRPP协议及RRPP多实例

Smart link和Monitor link

支持Smart link及Smart link多实例

支持Monitor link

QoS/ACL

支持L2(Layer 2)~L4(Layer
4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类

支持时间段(Time Range)的包过滤

支持大容量双向ACL

支持对端口接收报文的速率和发送报文的速率进行限制

支持报文重定向

每个端口支持8个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WDRR、WFQ、SP+WDRR四种模式

支持报文的802.1p和DSCP优先级重新标记

支持WRED拥塞避免机制

镜像

支持N:1的端口镜像和流镜像

支持多个镜像观察口

支持端口的远程镜像(RSPAN)

支持增强型端口的远程镜像(ERSPAN)

安全特性

支持用户分级管理和口令保护

支持AAA认证、RADIUS认证

支持MAC地址认证、802.1x认证、portal认证

支持HWTACACS

支持SSH 2.0

支持IP+MAC+端口绑定

支持IP Source Guard

支持HTTPs、SSL

支持PKI(Public Key Infrastructure,公钥基础设施)

支持EAD

支持ARP Detection功能(能够根据DHCP
Snooping安全表项、802.1x表项,或IP/MAC静态绑定表项进行检查)

支持DHCP Snooping,防止欺骗的DHCP服务器

支持BPDU guard, Root guard

支持OSPF、RIPv2报文的明文及MD5密文认证。

OAA

防火墙

IPS卡

无线控制业务板

流量管理

支持IPFIX(仅S5800系列支持)

支持sFlow

加载与升级

支持XModem协议、FTP、TFTP实现加载升级

管理

支持命令行接口(CLI)、Telnet、Console口进行配置

支持SNMPv1/v2/v3

支持RMON (Remote Monitoring)告警、事件、历史记录

支持iMC网管系统、支持WEB网管

支持系统日志、分级告警

支持集群管理HGMPv2

支持电源的告警功能

支持风扇、温度告警

支持NTP

维护

支持Ping、Tracert、NQA、Track

支持虚拟电缆检测(Virtual Cable Test)、DLDP

支持802.1ag、支持802.3ah

支持USB进行文件上传和下载
