H3C S6861系列数据中心交换机

H3C S6861系列交换机是H3C公司自主研发的数据中心级高密以太网交换机产品。S6861系列交换机专为数据中心设计,支持丰富的数据中心特性,双电源,多风扇,前后或后前风道。S6861系列定位于数据中心及云计算网络中的高密万兆或40GE汇聚交换,也可用于Overlay网络或融合网络中的TOR架顶接入交换机

H3C S6861系列交换机目前包含以下型号:

H3C S6861-54QF:支持48个1/10GE SFP+端口,6个40GE QSFP+端口

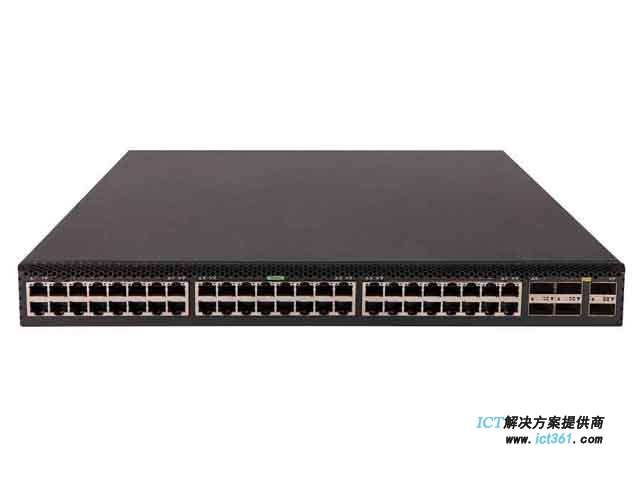

H3C S6861-54QT:支持48个1/10GE Base-T端口,6个40GE QSFP+端口

H3C S6861-30QF:支持24个1/10GE SFP+端口,6个40GE QSFP+端口

S6861系列系统特性

项目

S6861-54QF

S6861-54QT

S6861-30QF

外形尺寸(宽×深×高)(单位:mm)

440×400×44

440×460×44

440×400×44

满配重量

≤10kg

≤10kg

≤10kg

Console口

1个

1个

1个

带外管理以太网口

2个

2个

2个

Mini USB Console口

1个

1个

1个

SFP Plus口

48个

-

24个

10G Base-T 接口

-

48个

-

QSFP+口

6个

6个

6个

插卡槽位

-

-

-

输入电压

AC

90v~290v

90v~290v

90v~290v

DC

-36v~ -72v

-36v~ -72v

-36v~ -72v

电源模块

双模块化电源

双模块化电源

双模块化电源

风扇模块

四个可热插拔风扇模块,前后或后前通风

五个可热插拔风扇模块,前后或后前通风

四个可热插拔风扇模块,前后或后前通风

工作环境温度

0ºC~45ºC

0ºC~45ºC

0ºC~45ºC

工作环境相对湿度

5%~95%,非凝露

5%~95%,非凝露

5%~95%,非凝露

S6861系列业务特性

支持特性

S6861-54QF

S6861-54QT

S6861-30QF

交换容量

2.56Tbps/40.96Tbps

包转发率

1080Mpps

转发模式

支持store-forward模式和cut-through模式

设备虚拟化

支持IRF2横向虚拟化,支持本地和远程堆叠

支持IRF3.1纵向虚拟化

支持分布式设备管理,分布式链路聚合,分布式弹性路由

支持跨设备链路聚合DRNI

网络虚拟化

支持VxLAN二层和三层网关,采用非环回方式实现

支持QinQ in VxLAN

支持GRE Tunnel

SDN控制器

支持SeerEngine-DC

数据中心特性

支持VxLAN Mapping

支持RoCE无损网络

支持FCoE

支持DCBX、DCB、PFC、ETS、ECN、QCN

可编程

支持OpenFlow

支持Ansible自动化配置

MAC地址表

支持动态、静态、黑洞MAC地址表项

支持MAC地址自动学习和老化

支持源MAC地址过滤

VLAN

支持基于端口、基于协议、基于MAC的VLAN

支持Default VLAN

支持PVLAN

支持Super VLAN

支持Voice VLAN

支持QinQ和灵活QinQ

流量监控

支持sFlow

支持Telemetry

DHCP

DHCP Server和DHCP Client

DHCP Snooping和DHCP Relay

ARP

支持ARP、RARP、免费ARP

支持Dynamic ARP Inspection

支持ARP anti-attack

支持ARP源抑制

支持ARP Detection功能

IP路由

支持静态路由和默认路由

支持RIP、OSPF、BGP、ISIS等IPv4动态路由协议

支持RIPng、OSPFv3、BGP4+、ISISv6等IPv6动态路由协议

支持等价路由、策略路由

IPV6特性

支持IPv6 ND(Neighbor Discovery)

支持IPv6 VxLAN over IPv4

支持PMTU发现(Path MTU Discovery)

支持ICMPv6、Telnetv6、SFTPv6、SNMPv6、BFDv6、VRRPv3

支持IPv6 Portal和IPv6 Tunnel

组播协议

支持IGMP Snooping v2/v3

支持IGMP v1/v2/v3

支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP

支持MLD Snooping

支持组播策略

支持组播VLAN

支持组播over VxLAN

MPLS

支持MPLS

支持MCE

支持MPLS VPN及VPLS

可靠性

支持STP、RSTP、MSTP

支持BPDU保护、根保护、环路保护

支持PVST,支持同思科设备生成树互联互通

支持LACP

支持DLDP

支持RRPP

支持ERPS以太环保护协议(G.8032)

支持SmartLink

支持BFD最小3.3ms发包间隔

支持VRRP

QoS

支持端口收发报文限速

支持ACL、CAR、优先级重新标记、队列

支持SP、WRR、WFQ、SP+WRR、SP+WFQ等多种队列调度

支持Layer 2~Layer 4包过滤功能

支持基于源MAC、目的MAC、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类

支持流量整形

支持WRED、尾丢弃等拥塞避免机制

镜像

支持流量镜像

支持N:4端口镜像

支持本地和远程端口镜像ERSPAN

安全特性

支持用户分级管理和口令保护

支持802.1x、AAA、Radius、HWTACACS等多种认证

支持IP、MAC、端口、VLAN的组合绑定

支持防止DOS、ARP、ICMP等攻击

支持IP Source Guard、端口隔离

支持HTTPs、SSL

管理和维护

支持Telemetry可视化功能

支持缓存微突发检测

支持零配置Auto-config和配置回滚

支持命令行接口(CLI)配置

支持通过Console、Telnet、SSH等配置方式

支持RMON (Remote Monitoring)

支持SNMP v1/v2c/v3

支持网管系统

支持Netconf和Python

支持系统日志和用户操作日志

支持分级告警

支持电源、风扇、温度告警功能

支持NTP网络时间协议

支持Jumbo Frame

支持Ping、Tracert等调试信息输出

支持FTP、TFTP、USB等方式上传和下载文件

支持XModem协议加载升级


主机选购

设备名称

数量范围

备注

S6861-54QT以太网交换机

1

主机不带电源和风扇

S6861-54QF以太网交换机

1

主机不带电源和风扇

S6861-30QF以太网交换机

1

主机不带电源和风扇

250W电源模块

0-2

S6861-54QF/S6861-30QF适用

450W交流电源模块

0-2

可选

LSPM1FANSB风扇模块(电源侧出风)

0-4或者0-5

可选

LSPM1FANSA风扇模块(端口侧出风)

0-4或者0-5

可选

主机软件特性授权选购

数据中心软件授权License:

FCoE特性需要购买软件授权许可,单台设备只需一份授权即可。

产品描述

数量范围

备注

H3C S6800/S6860/S6861数据中心功能授权

0-1

可选

光模块及线缆选购

SFP模块选购

SFP模块类型

SFP模块名称

中心波长(单位:nm)

SFP模块接口连接器类型

接口线缆规格

光纤最大传输距离

千兆SFP模块

SFP-GE-SX-MM850-A

850nm

LC

50/125µm多模光纤

550m

62.5/125µm多模光纤

275m

SFP-GE-LX-SM1310-A

1310nm

9/125μm单模光纤

10km

SFP-GE-LH40-SM1310

40km

SFP-GE-LH40-SM1550

1550nm

40km

SFP-GE-LH80-SM1550

80km

SFP-GE-T

不涉及

RJ-45

双绞线

100m

SFP+光模块选购

SFP+接口模块名称

中心波长

SFP+模块接口连接器类型

接口光纤规格

光纤最大传输距离

SFP-XG-SX-MM850-A

850nm

LC

50/125µm多模光纤

300m

SFP-XG-LX-SM1310

9µm/125µm单模光纤

10km

SFP+电缆

LSWM1STK

-

SFP+

SFP+电缆

0.65m

LSWM2STK

1.2m

LSWM3STK

3m

LSTM1STK

5m

10GE AOC电缆

SFP-XG-D-AOC-7M

-

SFP+

10GE AOC电缆

7m

SFP-XG-D-AOC-10M

10m

SFP-XG-D-AOC-20M

20m

40G QSFP模块/电缆选购


S6861系列交换机QSFP口支持的模块/电缆列表

模块/电缆类型

模块/电缆名称

中心波长

模块接口连接器类型

接口线缆规格

最大传输距离

QSFP模块

LSTM1QSFP0

1300nm

LC

9/125µm单模光纤

10km

LSWM1QSFPP

850 nm

MPO

50/125µm多模光纤

300m

LSWM3QSFPP

850 nm

MPO

50/125µm多模光纤

100m

LSWM1QSFPPD

1300nm

LC

9/125µm单模光纤

2km

40GE QSFP电缆

LSWM1QSTK0

-

-

QSFP电缆

1m

LSWM1QSTK1

3m

LSWM1QSTK2

5m

40GE AOC电缆

QSFP-40G-D-AOC-7M

-

-

40GE AOC电缆

7m

QSFP-40G-D-AOC-10M

10m

QSFP-40G-D-AOC-20M

20m

40G QSFP to 4*10G SFP+电缆

LSWM1QSTK3

-

-

QSFP电缆

1m

LSWM1QSTK4

3m

LSWM1QSTK5

5m
