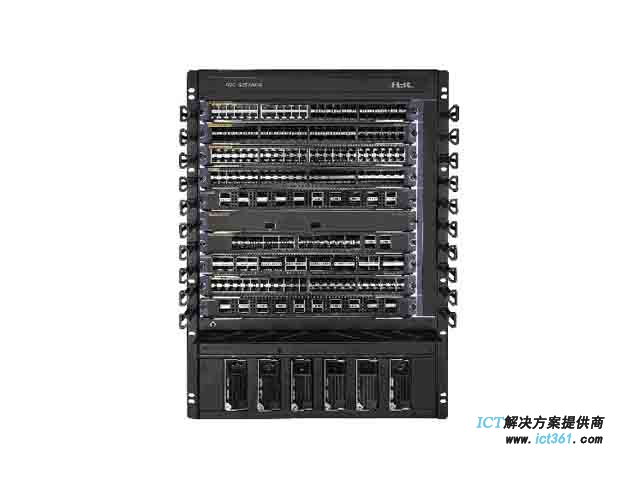

H3C S7500X-X系列高端多业务路由交换机

H3C S7500X-X系列交换机产品是新华三技术有限公司(以下简称H3C公司)面向融合业务网络的高端多业务路由交换机。该产品基于H3C自主知识产权的Comware V7操作系统,以IRF2(Intelligent Resilient Framework 2,第二代智能弹性架构)、IRF3.1(Intelligent Resilient Framework3.1,第三代智能弹性架构升级版)技术为系统基石的虚拟化软件系统,进一步融合MPLS VPN、IPv6、应用安全、应用优化,无线等多种网络业务,提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术,在提高用户生产效率的同时,保证了网络最大正常运行时间,从而降低了客户的总拥有成本(TCO)。同时,H3C S7500X-X也符合“限制电子设备有害物质标准(RoHS)”,是绿色环保的路由交换机

S7500X-X产品包括S7506X-X、S7510X-X两个型号,所有产品均支持冗余主控。H3C S7500X-X可广泛应用于城域网、数据中心、园区网核心和汇聚等多种网络环境,为用户提供了安全交换一体化、有线无线一体化行业解决方案。

产品规格:

属 性

S7506X-X

S7510X-X

交换容量

230Tbps

624Tbps

包转发率

72000Mpps

144000Mpps

主控板槽位数

2

2

业务板槽位数

6

10

交换网板槽位数

3(2个主控集成)

4(2个主控集成)

硬件架构

正交CLOS架构

冗余设计

主控、交换网板、电源、风扇(左右风道)

以太网特性

支持802.1Q

支持DLDP

支持LLDP

静态MAC配置

支持MAC地址学习数目限制

支持端口镜像和流镜像功能

支持端口聚合、端口隔离、端口镜像

支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP)

支持IEEE 802.3ad(动态链路聚合)、静态端口聚合和跨板链路聚合

路由特性

支持静态路由、RIP、OSPF、IS-IS、BGP4等

支持等价路由

支持策略路由

支持路由策略

支持IPv4和IPv6双协议栈

支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+

支持VRRPv3

支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6

支持IPv4向IPv6的过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道

支持IPv6等价路由

支持IPv6策略路由

支持IPv6路由策略

组播

支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由协议

支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping

支持PIM6-DM、PIM6-SM、PIM6-SSM

支持MLD V1/V2、MLD V1/V2 Snooping

支持组播策略和组播QoS

ACL/QoS

支持标准和扩展ACL

支持Ingress/Egress ACL

支持VLAN ACL

支持全局 ACL

支持Diff-Serv QoS

支持SP,WRR,SP+WRR等队列调度机制

支持流量整形

支持拥塞避免

支持优先级标记Mark/Remark

支持802.1p、TOS、DSCP、EXP优先级映射

支持H-QoS

可编程及自动化

支持Ansible自动化技术

支持通过Python/NETCONF/TCL/Resful API对网络自动化编排,实现DevOps自动化运维

SDN/

OPENFLOW

支持OPENFLOW 1.3标准

支持多控制器(EQUAL模式、主备模式)

支持多表流水线

支持Group table

支持Meter

VXLAN

支持VXLAN 二层交换

支持VXLAN 路由交换

支持VXLAN 网关

支持VXLAN、BGP EVPN特性

支持IS-IS+ENDP的VXLAN分布式控制平面

支持OpenFlow+Netconf的VXLAN集中式控制平面

支持建立IPv6 VxLAN隧道,实现不同VxLAN间IPv4/IPv6报文互访

MPLS/VPLS

支持L3 MPLS VPN

支持L2 VPN: VLL (Martini, Kompella)

支持MCE

支持MPLS OAM

支持VPLS,VLL

支持分层VPLS,以及QinQ+VPLS接入

支持P/PE功能

支持LDP协议

安全机制

支持EAD安全解决方案

支持Portal认证

支持MAC认证

支持IEEE 802.1x和IEEE 802.1x SERVER

支持AAA/Radius

支持HWTACACS,支持命令行认证

支持SSHv1.5/SSHv2

支持ACL流过滤机制

支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证

支持命令行采用分级保护方式,防止未授权用户的非法侵入,为不同级别的用户有不同的配置权限

支持受限的IP地址的Telnet的登录和口令机制

支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定

支持防DDos、ARP攻击和ICMP攻击功能

支持uRPF

支持主备数据备份机制

支持故障后报警和自恢复

支持数据日志

系统管理

支持FTP、TFTP、Xmodem

支持SNMP v1/v2/v3

支持sFlow流量统计

支持RMON

支持NTP时钟、支持SNTP等

支持NetStream流量统计功能

支持Telemetry流量可视化功能

支持电源智能管理,支持802.3az高效节能以太网

风扇模块支持温度、转速等监测

电源模块支持温度等信息监测

支持jumboframe功能

支持设备在线状态监测机制,实现对包括主控引擎,背板,芯片和存储等关键元器件进行检测

支持 INQA 功能,通过对业务报文进行标记,实现对网络级和设备级的丢包统计

支持内置智能管理功能,支持通过图形化界面设备配置及命令一键下发和版本智能升级

无线管理

支持融合无线AC功能,无需独立的AC业务板卡,即支持无线AP管理功能

支持专业的无线AC业务板卡

支持融合无线AC与无线AC业务板卡配合使用

支持有线无线功能统一界面管理

可靠性

独立的硬件交换网板设计,实现了控制和转发的真正分离

关键部件交换路由处理板支持1+1冗余备份,电源支持M+N冗余备份

交换网板支持N+1冗余备份

背板采用无源设计,避免单点故障

各组件均支持热插拔功能

支持CPU保护技术

支持+/- 8KV防雷

支持各种配置数据在主备主控板上实时热备份

支持热补丁功能,可在线进行补丁升级

支持NSF/GR for OSFP/BGP/IS-IS/RSVP等

支持端口聚合,支持链路跨板聚合

支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/静态路由等,实现各协议的快速故障检测机制,故障检测时间小于50ms

支持Ethernet OAM(802.1ag和802.3ah)

支持RRPP

支持DLDP

支持VCT

支持Smart-Link

支持ISSU技术,实现全业务在线升级

绿色节能

支持802.3az能效以太网

环境要求

温度范围:0℃~45℃

相对湿度:5%~95%(非凝结)

供电

AC:100V~240V

DC:-48V~-60V

外型尺寸(H x W x D)/mm

397mm×440m m×660mm

9RU

664mm×440mm×660mm

15RU

选配信息:

H3C S7500X-X系列产品是H3C公司自主开发的核心以太网交换机产品,用户可以根据实际需求按照机箱、电源、业务模块等几部分进行选购。

机柜/机箱配置

根据产品具体型号选择需配的机箱

描述

数量范围

备注

H3C S7506X-X以太网交换机主机

1

必选

H3C S7510X-X以太网交换机主机

1

必选

交换路由处理板配置

根据产品具体型号选择需配的引擎处理板

描述

数量范围

备注

S7506X-X引擎模块

依据机箱主控槽位数

必选

S7510X-X引擎模块

必选

交换网板配置

根据产品具体型号选择需配的交换网板

描述

数量范围

备注

S7506X-X交换网板

依据机箱网板槽位数

可选

S7510X-X交换网板

可选

单板配置

根据具体情况选择业务单板


项目描述

数量范围

备注

44端口千兆以太网光接口(SFP,LC)+4端口万兆以太光接口模块(SFP+,LC)

依据机箱线卡槽位数

可选

24端口千兆以太网光接口(SFP,LC)+4端口万兆以太光接口模块(SFP+,LC)

依据机箱线卡槽位数

可选

24端口千兆以太网电接口(RJ45)+20端口以太网光接口(SFP,LC)+4端口万兆以太网光接口模块(SFP+,LC)

依据机箱线卡槽位数

可选

24端口千兆以太网电接口(RJ45)+4端口万兆以太网光接口模块(SFP+,LC)

依据机箱线卡槽位数

可选

48端口千兆以太网电接口模块(RJ45)

依据机箱线卡槽位数

可选

48端口千兆以太网光接口模块(SFP,LC)

依据机箱线卡槽位数

可选

24端口万兆以太网光接口模块(SFP+,LC)

依据机箱线卡槽位数

可选

24端口万兆以太网电接口模块(RJ45)

依据机箱线卡槽位数

可选

16端口万兆以太网光接口模块(SFP+,LC)

依据机箱线卡槽位数

可选

48端口万兆以太网光接口模块(SFP+,LC)

依据机箱线卡槽位数

可选

40端口千兆以太网光口(SFP,LC)+8端口万兆以太网光接口模块(SFP+,LC)

依据机箱线卡槽位数

可选

32端口万兆以太网光接口模块(SFP+,LC)+4端口40G以太网光接口模块(QSFP+)

依据机箱线卡槽位数

可选

12端口40G以太网光接口模块(QSFP+)

依据机箱线卡槽位数

可选

24端口40G以太网光接口模块(QSFP+)

依据机箱线卡槽位数

可选

24端口25G以太网光接口(SFP28,LC)+4端口100G以太网光接口模块(QSFP28)

依据机箱线卡槽位数

可选

2端口100GE以太网光接口模块(CFP,LC)

依据机箱线卡槽位数

可选

4端口100G以太网光接口模块(QSFP28)

依据机箱线卡槽位数

可选

8端口100GE以太网光接口模块(QSFP28,LC)

依据机箱线卡槽位数

可选

8端口100G以太网光接口(QSFP28)+8端口40G/4端口100G以太网光接口模块(QSFP28)

依据机箱线卡槽位数

可选

无线控制业务板模块

依据机箱线卡槽位数

可选

防火墙业务板模块

依据机箱线卡槽位数

可选

流量分析业务板模块

依据机箱线卡槽位数

可选

应用控制网关业务板模块

依据机箱线卡槽位数

可选

电源配置

描述

数量范围

备注

交流电源模块-2500W

依据机箱电源槽位数

必选1个电源,根据设备供电情况选择电源模块

直流电源模块-2400W

依据机箱电源槽位数

必选1个电源,根据设备供电情况选择电源模块

交流电源模块-1200W

依据机箱电源槽位数

必选1个电源,根据设备供电情况选择电源模块
